    多平臺,自由選配

    采用IntelSkylake-U、BayTrail高低端兩種平臺,搭配多種可選規格、性能控制模塊,便于滿足客戶快速選型需求。

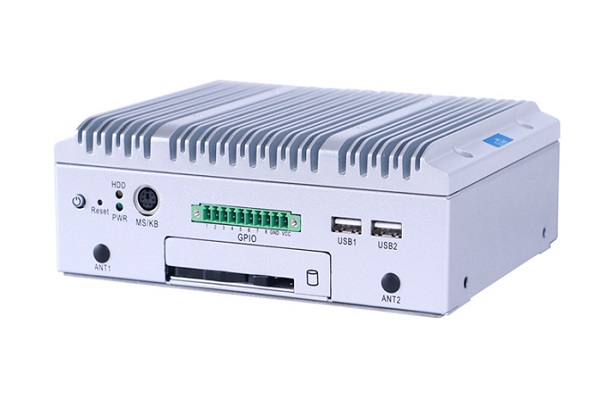

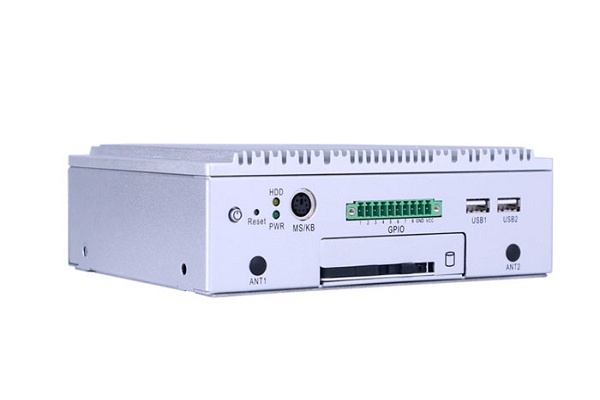

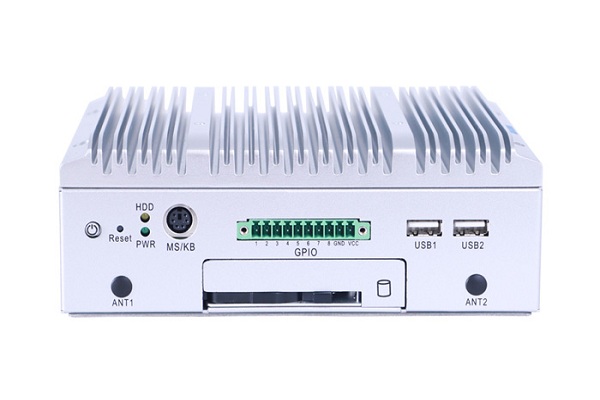

    全密封無風扇設計

    全密封無風扇箱體設計,采用鋁合金與鈑金結合結構,杜絕噪音,防止粉塵、提升產品抗干擾強度。

    無線纜、模塊式設計

    無線纜設計的框架,內部模塊之間硬連接,提高信號轉換的可靠性和裝配效率,同時大大提升產品的平均無故障時間和維護時間。

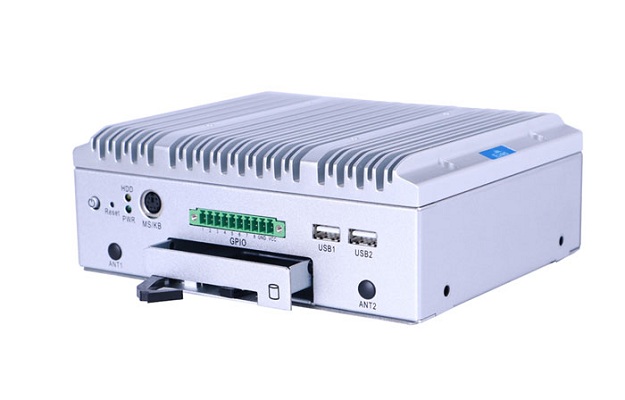

    硬盤快速更換

    硬盤采用抽拉式模塊設計,用戶可輕松快速的實現硬盤更換、數據交換和后端維護。

    寬壓直流輸入電壓:9~30V

    具有防反接和過流、過壓保護設計,確保設備在電壓不穩定環境下正常運行,支持遠程開關機接口。

    寬溫工作:-20℃~70℃

    產品選用優質寬溫零部件,整機實現從-20℃~60℃的工作溫度范圍,滿足工業現場及特殊行業應用環境

    多種通訊模式

    最高可選4個千兆以太網口和4個RS232/485/422串口;2個MiniPCIe擴展槽,快速實現CAN、Profibus、Fieldbus等現場總線,或4G、WiFi、GPS通訊模塊。



研祥新款 微型無風扇嵌入式工控機 M50 J1900 I3I5I7 6代處理器

可選配置:

M50-E-01/J1900/4G/500G/適配器

M50-E-02/J1900/4G/500G/適配器

M50-H-01/I3 6100U/4G/500G/適配器

M50-H-02/I5 6300U/4G/500G/適配器

M50-H-03/I7 6500U/4G/500G/適配器

備注:也可根據客戶需求定制服務。

產品規格







系統配置



處理器

板載Intel? Core? I7-6500U 2.5Ghz/I5-6300U 2.4Ghz/I3-6100U 2.3Ghz處理器

板載Intel? Celeron J1900 2.0Ghz 四核處理器

芯片組

Intel Skylake-u

Intel BayTrail



內存

Skylake:板載4G DDR4 2133MHZ內存,提供1 條260Pin DDR4 SO-DIMM內存插槽,插槽最大支持16GB,整機內存最大支持20GB

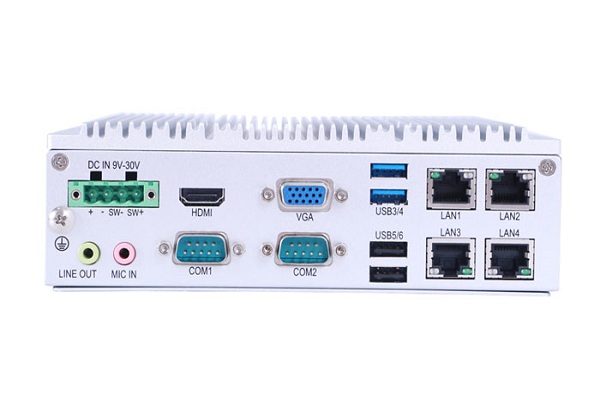

I/0接口

BayTrail:支持1個SO-DIMM內存插槽,標配4G DDR3L內存,最大8G內存(SO-DIMM),且8G DDR3L內存需雙面顆粒

網口

2個RJ45 10/100/1000網絡接口 (可選4個網口)



USB

6個USB(MAX,M50-H 系列:2 個USB3.0 接口+4 個USB2.0 接口;M50-E 系列:1 個USB3.0 接口+5 個USB2.0 接口)

HDMI

1個HDMI接口

VGA

1個VGA接口

COM

4個串口,RS232/485/422可選(MAX)

PS/2

1個鍵盤鼠標接口

GPIO

8路GPIO接口(端子排);

其它

1個4Pin端子型電源接口



擴展總線

主板集成

1個MiniPCIE 擴展槽 1個M-SATA+USB接口(MiniPCIe接口)

存儲器

硬盤

標配2.5寸硬盤位(厚度小于8mm)

M-SATA

可選

工作環境

0℃~45℃(機械硬盤) -20℃~+60℃(寬溫SSD/M-SATA)

存儲環境

-40℃~70℃;濕度:5%~90%(非凝結狀態)

產品尺寸

M50-E:176mm(寬)×56.2mm(高)×142mm(深) M50-H:176mm(寬)×64.2mm(高)×142mm(深)

電源

DC24V(9-30V)輸入或 外置AC 220V適配器供電

重量

M50-E:約1.55Kg  M50-H:約2.25Kg
