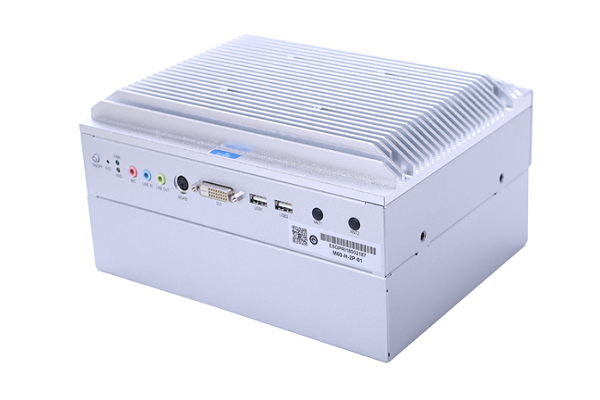

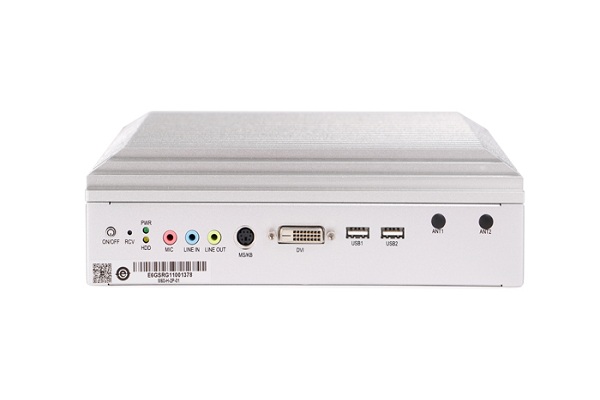

研祥低功耗無風扇高效能嵌入式整機 M60

研祥低功耗無風扇高效能嵌入式整機 M60

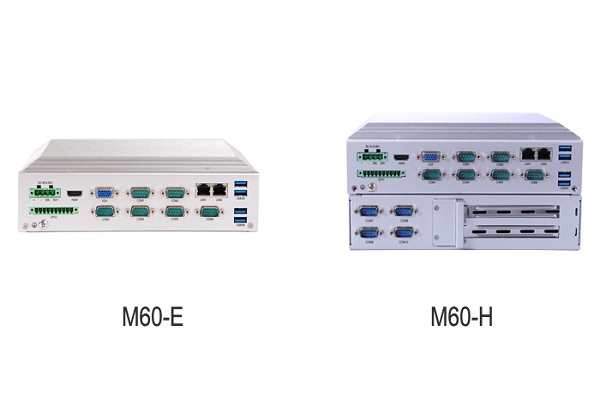

    M60 系列產品包含M60-H 系列和M60-E 系列,其中M60-H 系列 是一款無風扇高性能嵌入式整機,板載第六代Intel? Core? i7/i5/i3 處理器;M60-E 系列是一款無風扇低功耗嵌入式整機,板載J1900 處理器+Bay Trail 平臺芯片技術方案。產品支持WIN7(64bit)、WIN10、LINUX(2.6 內核)等操作系統。 整機結構簡單,外形尺寸小巧,機殼采用鋁合金鑄造成形;結構緊湊、堅固、無風扇設計,外殼兼作散熱用,具有優良的密封防塵、散熱與抗振性能,可廣泛應用于機器視覺、自動駕駛、高速公路車道控制、機械檢測設備、工業自動化控制等各種嵌入式領域。

      研祥低功耗無風扇高效能嵌入式整機 M60
        可選配置:

      1、M60-E/J1900/4G/500G/電源適配器

      2、M60-H/I3-6100TE/4/500G/電源適配器

      3、M60-H/I5-6500TE/8G/128G SSD/電源適配器

      4、M60-H/I5-6500TE/4G/500G/電源適配器

      備注:也可根據客戶需求定制服務。

      產品規格



      系統配置





      處理器

      Intel H110: Intel Core? I7-6700TE 2.4Ghz/I7-7700T 2.9Ghz四核處理器 Intel H110: Intel Core? I5-6500TE 2.3Ghz/I5-7500T 2.7Ghz四核處理器 Intel H110: Intel Core? I3-6100TE 2.7Ghz雙核處理器

      BayTrail:Intel Celeron J1900 2.0Ghz 四核處理器



      芯片組

      Intel Skylake H110

      Intel BayTrail



      內存

      Intel H110: 支持2條260Pin DDR4 SO-DIMM 內存插槽,插槽最大支持16GB,整機內存最大支持32GB

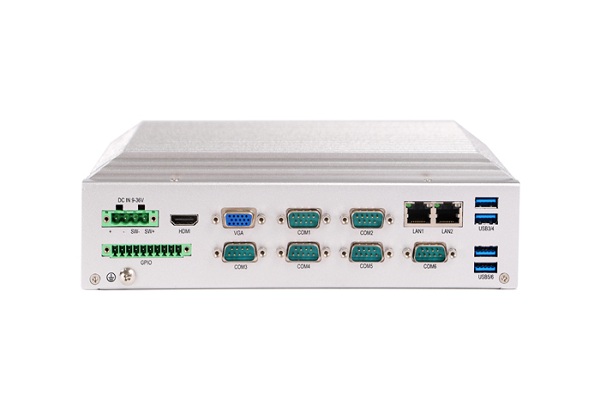

      I/O接口

      網口

      2個RJ45 10/100/1000網絡接口 (可選6個網口)

      USB

      8個USB(M60-H 系列:4 個USB3.0 接口+4 個USB2.0 接口;M60-E 系列:1 個USB3.0 接口+7 個USB2.0 接口)

      HDMI

      1個HDMI接口

      DVI

      1個DVI-D接口

      VGA

      1個VGA接口

      COM

      6~10個串口,COM1~COM6,RS232/485/422可選(MAX)

      GPIO

      1個8路GPIO 端子型接口

      Audio

      1組Audio接口

      PS/2

      1個鍵盤鼠標接口

      電源

      1個4Pin端子型電源接口







      擴展總線

      主板集成

      1個MiniPCIE 擴展槽 1個M-SATA+USB接口(MiniPCIe接口)

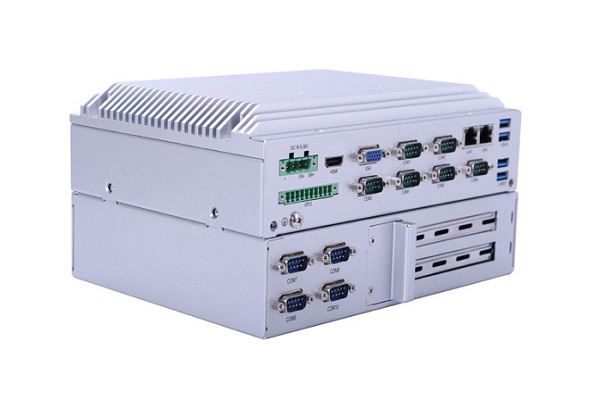

      擴展槽

      2個PCI擴展模塊(可選)

      1個PCI+1個PCIE擴展模塊

      PCI 擴展槽支持最大尺寸:高106.68mm , 長174.63mm

      PCIE擴展槽支持最大尺寸:高106.68mm , 長167.65mm

      硬盤

      標配2.5寸硬盤位(厚度小于8mm)

      M-SATA

      可選

      工作環境

      0℃~45℃(機械硬盤) -35℃~+60℃(寬溫SSD/M-SATA)

      存儲環境

      -40℃~70℃;濕度:5%~90%(非凝結狀態)



      產品尺寸

      M60-H:240mm(W)×185mm(D) ×70mm(H) M60-E:240mm(W)×185mm(D)×57.5mm(H)

      M60-E-2P:240mm(W)×185mm(D)×113.5mm(H) M60-H-2P240mm(W)×185mm(D)×125mm(H)



      電源重量

      DC24V(9-36V)輸入或 外置AC 220V適配器供電 M60-H:約3.8KgM60-E:約3 Kg
