西門子工控機4U上架式IPC3000

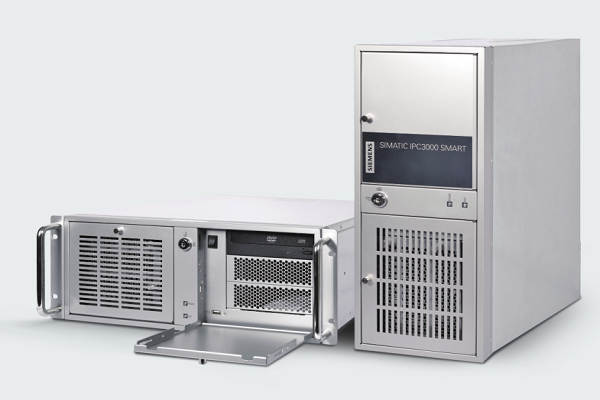

- SIMATIC IPC3000 SMART是一款堅固可靠的機架式工控機，采用19英寸標準4U機架式設計，配置Intel Pentium Dual Core G2010處理器，可在環境溫度高達 40oC 的工業條件下保證CPU 24小時全速運行。配置兩個串口COM1和COM2，其中COM2 可支持RS232/RS485/RS422三種方式（通過BIOS菜單選擇），兩個視頻輸出接口DVI-D和VGA可同時輸出。SIMATIC IPC3000 SMART具有很高的性價比，可廣泛應用于冶金、電子、通用機械、電力、礦山和交通等領域。
可選配置：
1、16AG4010-4AA11-0XX5/I3 2120/2G/250G/DVD-ROM/KM
2、6AG4010-4AA20-0XX5/I3 2230/4G/250G/KM
3、6AG4010-4AB22-0XX5/I3 2120/4G/500G/DVD-RW/KM
4、6AG4010-4AB22-0FX5/I3 2120/8G/500G/DVD-RW/KM
備注：也根據客戶要求定制服務。

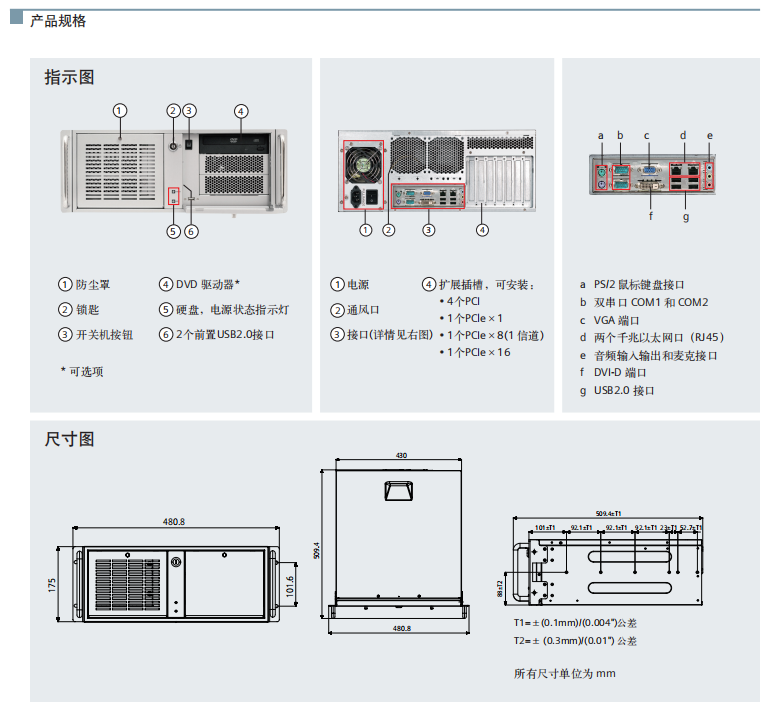

產品規格
SIMATIC IPC3000 SMART | ||||
經濟型 | 精致型 | 實用型 | 旗艦型 | |
訂貨號 | 6AG4010-4AA11-0XX5 | 6AG4010-4AA20-0XX5 | 6AG4010-4AB22-0XX5 | 6AG4010-4AB22-0FX5 |
設計 | 19 英寸（4U）機架式 | |||
安裝方式 | 支持水平安裝和塔式安裝 | |||
基本參數 | ||||
處理器 | 英特爾奔騰雙核處理器G2010（2.8GHz，3MB緩存） | |||
芯片組 | 英特爾H61 | |||
內存 | 2GB DDR3-1600，兩個用于 DDR3的DIMM 插槽，最大可擴展至16GB |
4GB DDR3-1600，兩個用于 DDR3 的 DIMM 插槽，最大可擴展至 16 GB
| ||
硬盤 | 250G硬盤，3.5'' SATA，內置 | 500G硬盤，3.5'' SATA，內置 | ||
操作系統 |
無 | Windows 7 Ultimate. 多語言 （預裝英語和中文）， 64位，SP1 | ||
擴展插槽 | 4 個 PCI，1 個 PCIe x 1 (2.0)，1 個 PCIe x 8 (2.0)，1 個 PCIe x 16 (2.0) | |||
光驅 | DVD-ROM | 無 | DVD-RW | |
圖形處理 | Pentium G2010 已集成圖形引擎，最高支持1920x1200像素 | |||
電源 | 電源100-240 VAC, 50/60Hz, 350 W, 寬范圍 | |||
允許短時電壓中斷 | 最高20 ms | |||
磁盤安裝空間 | 內部一個3.5" 前端3個 5.25" | |||
接口 | ||||
以太網 | 2x 10/100/1000 Mbit/s (RJ 45）
| |||
USB2.0 | 2個位于前端 ；4個位于后部 | |||
串口 | COM1 (RS232) ；COM2 (RS232/RS485/RS422) | |||
VGA | 1個 | |||
DVI-D | 1個 | |||
鼠標 / 鍵盤 | 2個PS/2接口 | |||
音頻 | 1個音頻輸入，1個音頻輸出，1個麥克 | |||
機械/環境條件 | ||||
安全法規 | IEC60950-1、GB4943-2011、IEC 61131-2 | |||
防護等級 | IP 20，符合 EN 60529 要求 | |||
安全防護等級 | 防護等級 I，符合 IEC 61140 標準 | |||
噪聲輻射 | < 55 dB (A) | |||
運行期間抗震動能力 | 依據 IEC 60068-2-6，10 個周期，10 ~ 58 Hz：0.015 mm；58 ~ 200 Hz：2m/s2（約 0.2 g） 注意：在光驅工作時，不允許有震動 | |||
運行期間抗沖擊能力 | 依據 IEC 60068-2-27，半正弦： 9.8m/s2，20 ms（約 1 g），每個軸線3次沖擊 注意：在光驅工作時，不允許有沖擊 | |||
運行期間的環境溫度 | 在 +5 ~ +40oC 溫度范圍內可保證CPU24小時全速運行 | |||
運行期間的相對濕度 | 25oC 時 5% ~ 80%（無凝露） | |||
存儲/運輸?shù)沫h(huán)境溫度 | –20oC ~ +60oC | |||
存儲/運輸?shù)南鄬穸?/p> | 25oC 時為 5% ~ 95 %，無冷凝 | |||
尺寸和重量 | ||||
安裝尺寸(W x H x D)mm | 481 x 175 x 509 | |||
重量 | 約為17 kg | |||
特征 | ||||
質量保證 | 符合 ISO 9001 | |||
