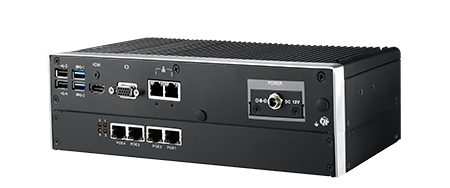

研華無風扇嵌入式工控機 ARK-2232L

研華無風扇嵌入式工控機 ARK-2232L


    Intel? Atom? E3940 SoC Modular Fanless Box PC

    Intel Atom E3940 Quad Core Soc

    Dual independent displays with one 4K HDMI and one VGA

    12V lockable DC jack power input

    9-36V power module compatible with all-in-one ordering

    -20 ~ 60 °C extend temperature operating

    Mini PCIe expansion with SIM holder for communication module

    M.2 NGFF 2230 E Key for Wifi communication module

    mSATA and 1 x 2.5" SATA storage device

    Advantech iDoor module compatible

    Advantech EMIO miniPCIe module compatible with all-in-one ordering

    Advantech MIOe module compatible with all in one ordering (2 Layers)


研華無風扇嵌入式工控機 ARK-2232L

可選配置:

1、ARK-2232L-S6A1/E3940/4G/500G/適配器

2、ARK-2232L-S6A1/E3940/4G/1T/適配器

3、ARK-2232L-S6A1/E3940/8G/128G固態/適配器

備注:也可以根據客戶需求定制產品。

產品規格

ARK-2232L-S6A1

處理器

CPU

Intel Atom E3940 四核 C ore SoC 處理器

頻率

1.6 GHz, turbo burst 1.8 GHz

二級緩存

2MB

BIOS

AMI EFI 64-bit

內存

技術

DDR3L 1866 MHz

最大容量

8 GB

插槽

1 x 204-pin SO-DIMM





顯示

芯片組

Intel HD Graphics 500

圖形引擎

4K Codec Decode& Encode for H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG

VGA

最高分辨率1920 x 1200 @ 60H z

HDMI

HDMI1.4b高清視頻回放, 3840 x 2160 at 30Hz

雙顯

支持, VGA + HDMI

以太網

LAN1

10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒

LAN2

10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒

音頻

接口

Realtek ALC888S, 高清音頻,線路輸出,麥克風輸入

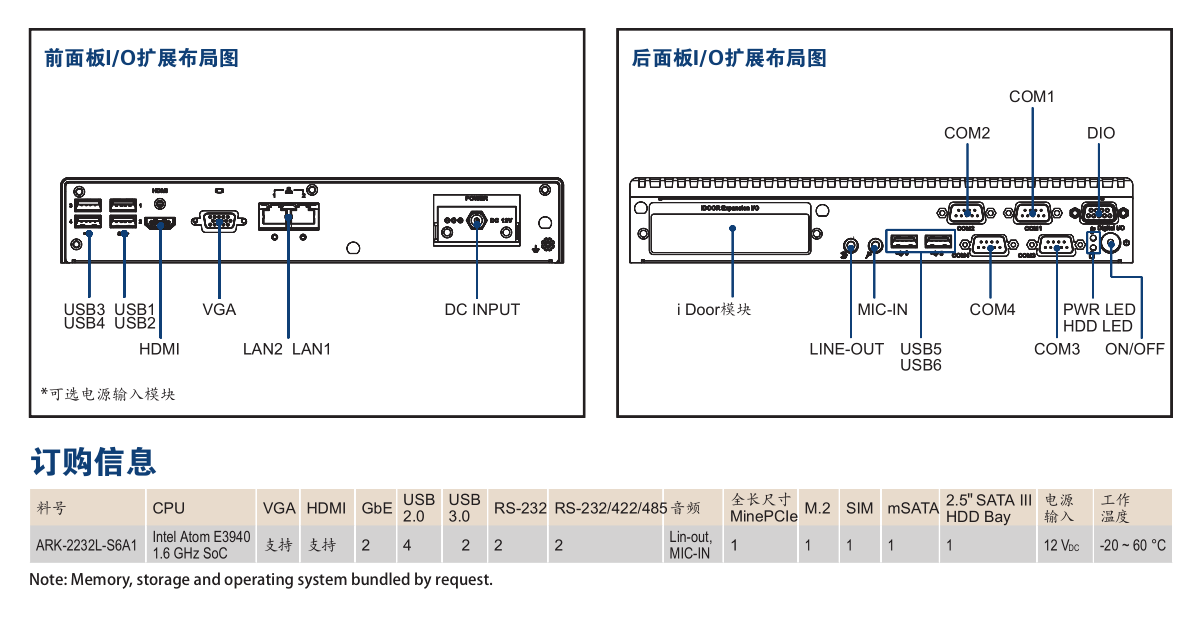

IO 接口

串行端口

2 x RS-232 ports, 2 x RS-232/422/485 port 自動流控制

DIO

8-bit programmable general purpose input/output

USB接口

2 x USB 3.0, 4 x USB 2.0

TPM

TPM 2.0 power by Infineon SLB9665TT2.0 (依項目支持)

其他

看門狗定時器

255 levels時間間隔,可由軟件設置

擴展槽

Mini PCIe

1x全長尺寸M ini PC Ie 帶SIM 插槽

M.2

1 x M.2 2230 E Key

存儲

HDD

1xSATA 2.5" H D D Bay(兼容12. m m 高的HDD)(最大數據傳輸速率300 M B/s)

mSATA

1個全長尺寸m SATA插槽(與m iniPC Ie共享)

操作系統

Microsoft Windows

Windows 10

Linux

依項目支持



電源

電源類型

AT/ATX

輸入電壓

12V DC (9-36V 可選配)

最小輸入功率

12 V, 5 A

電源適配器

AC to DC, DC12V/5A, 60W (可選)

功耗(僅限

C PU /內存)

一般

最大

7.79W

17.48W





物理特性

結構

鋁殼

安裝方式

DIN導軌/桌面/壁掛式/VESA安裝

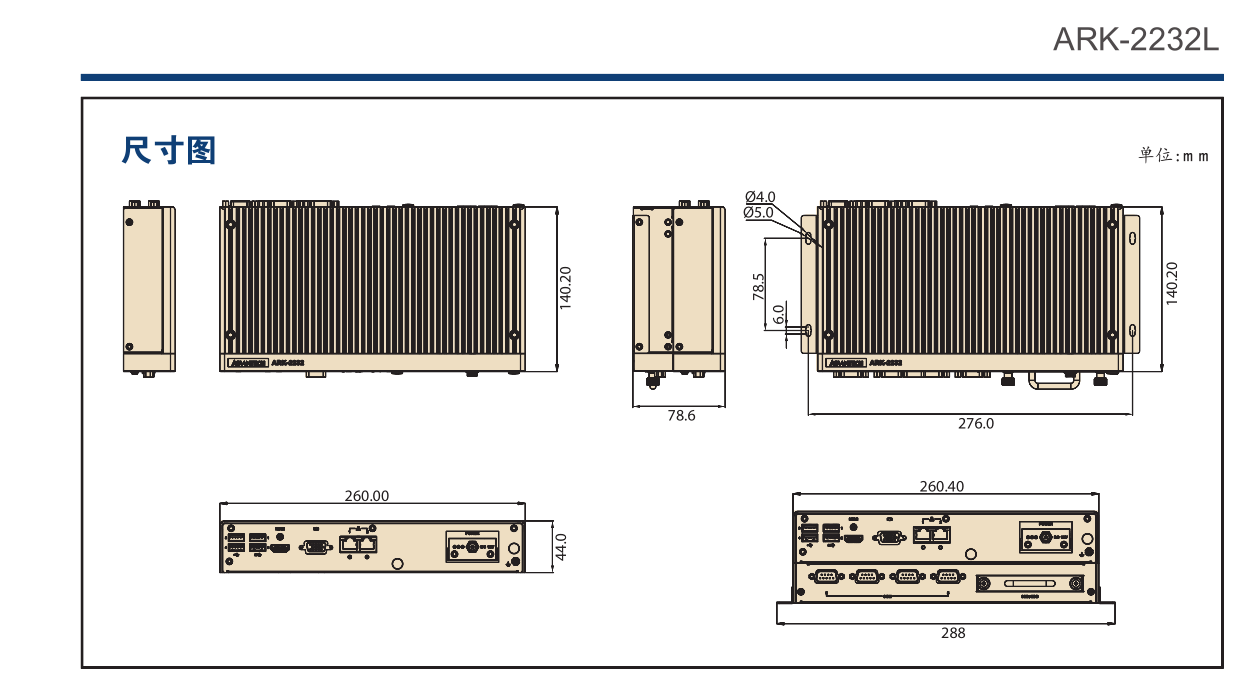

尺寸 (W x H x D)

260 x 44 x 140.2 mm (10.24" x 1.73" x 5.52")

重量

凈重:1.9kg (4.19 lbs);毛重: 2.9kg (6.39 lbs)

工作環境

與認證

工作溫度

帶寬溫配件:-20 ~ 60 °C (-4 ~ 140 °F) with 0.7m/s 風流

帶常規配件: 0 ~ 40 °C (32 ~ 104 °F) with 0.7m/s 風流

存儲溫度

- 40 ~ 85 °C ( -40 ~ 185 °F)

相對濕度

95% @ 40 °C (非凝結)

抗振保護

With SSD: 3 Grms, IEC 60068-2-64, 隨機, 5 ~ 500 Hz, 1 hr/axis.

抗沖擊保護

With SSD: 30 G, IEC 60068-2-27, 半正弦, 11 ms 持續時間

EMC

CE/FCC Class B, CCC, BSMI

安全認證

UL,CB,CCC,CSMI
