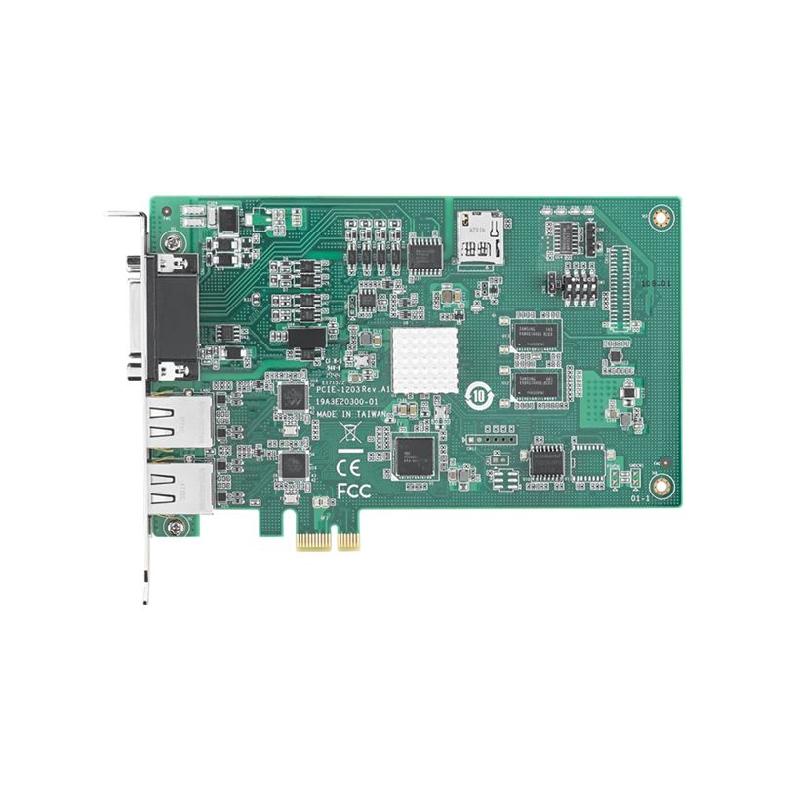

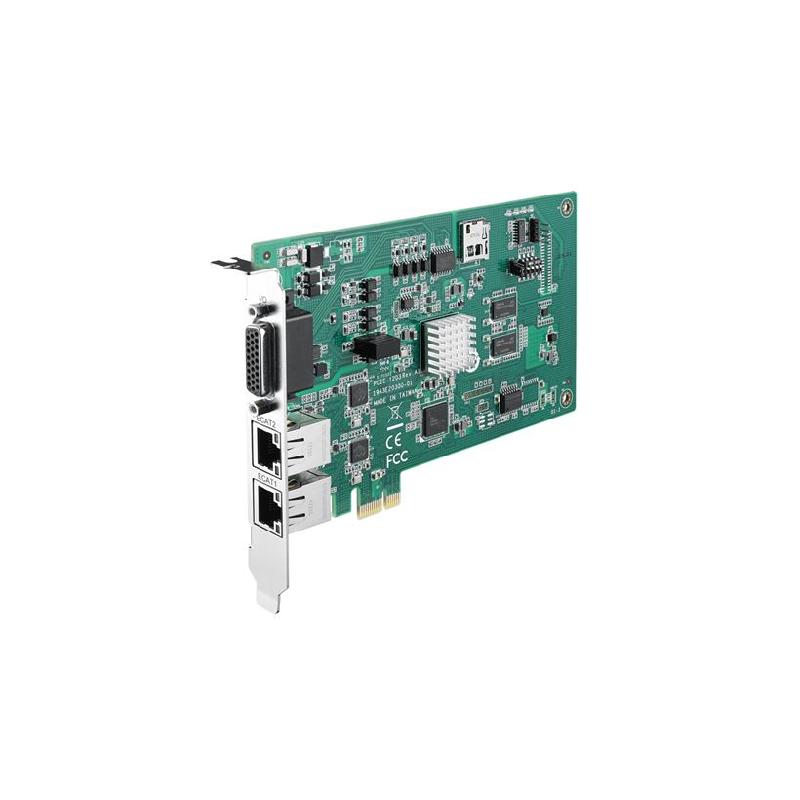

研華PCIE-1203 全功能64軸EtherCAT PCIE主站卡

研華PCIE-1203 全功能64軸EtherCAT PCIE主站卡


  • 具有667MHz雙核ARM處理器
  • 具有2個Ethercat端口應用于高性能的運動和I/O控制
  • 支持通用運動控制SDK,便于快速應用開發
  • 支持最大64軸運動控制
  • 支持點到點,直線插補,圓弧插補,路徑表,位置比較輸出,位置鎖存,比較延時DO觸發功能
  • 支持可編程的加/減速度
  • 具有RDY專用輸入通道和SVON/ERC專用輸出通道,可切換成普通輸入和輸出
  • 具有快速的錯誤處理診斷機制,可以跟蹤命令和錯誤信息

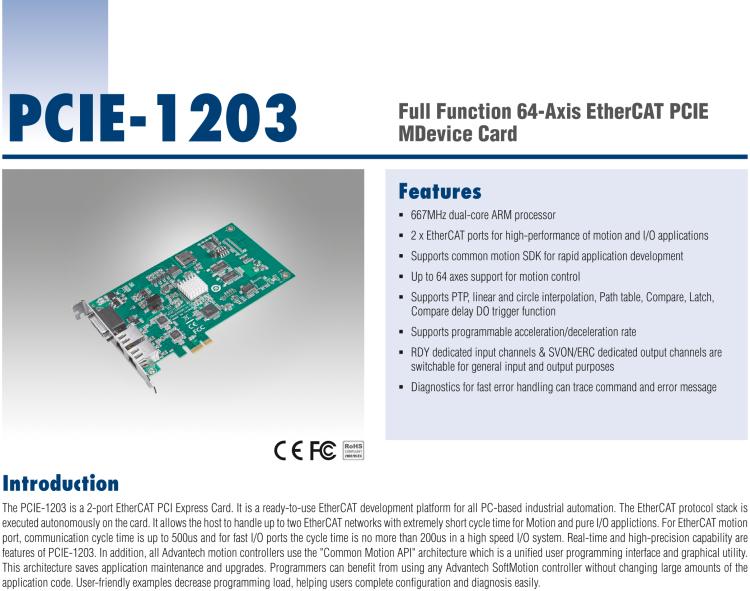

  • PCIE-1203是一款具有2個端口的串行總線卡,可用于所有基于pc的工業自動化的EtherCAT開發平臺。Ethercat協議在卡片上自動執行,允許主機以極短的周期時間處理最多兩個EtherCAT網絡,分別應用于運動和I/O應用。EtherCAT運動端口,通信周期時間最短500us,快速I/O端口,在高速I/O系統中,周期時間不超過200us,實時和高精度能力是PCIE-1203的特點。此外,所有的研華運動控制器都使用“通用運動API”架構,這是一個統一的用戶編程接口和調試工具。
