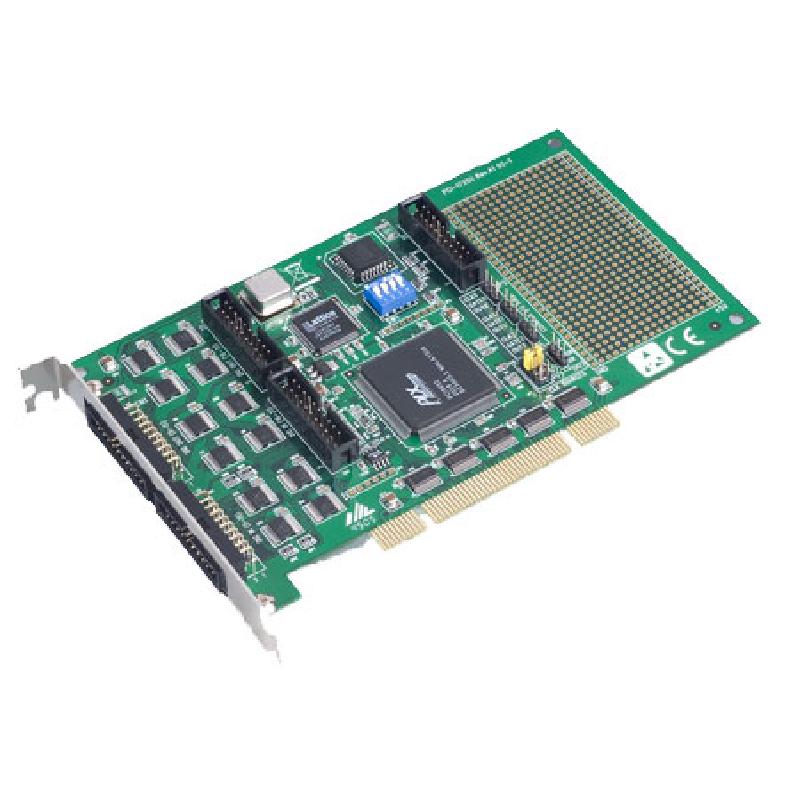

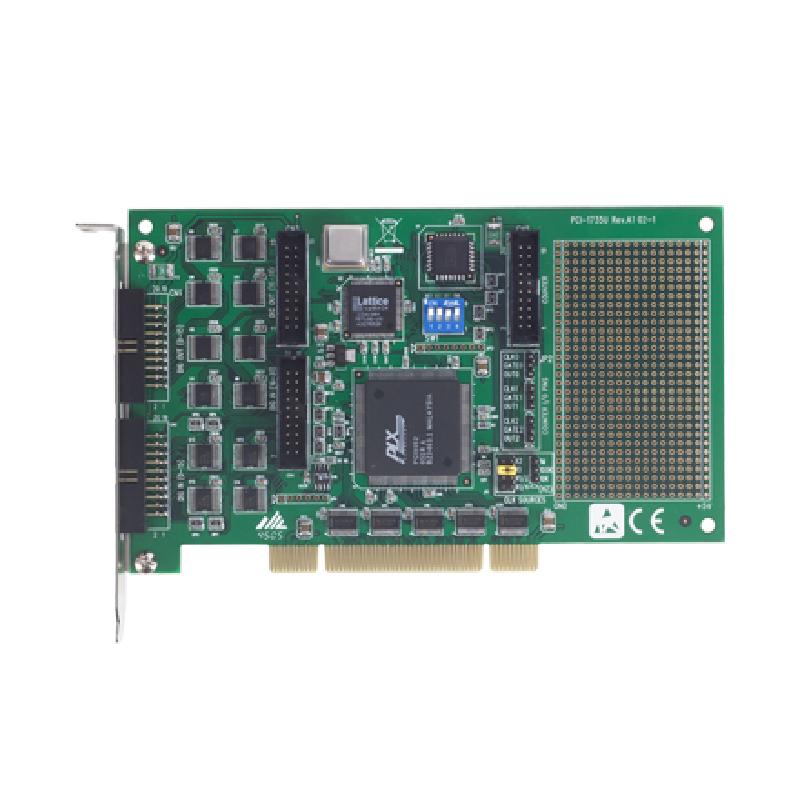

研華PCI-1735U 64通道TTL數字輸入/輸出計數卡

研華PCI-1735U 64通道TTL數字輸入/輸出計數卡


  • SA兼容PCL-720
  • 32通道TTL電平數字輸入
  • 32通道TTL電平數字輸出
  • 高輸出驅動能力
  • 低輸入負載
  • 3通道可編程計數/計時器
  • 用戶匹配時鐘源
  • 定制電路板區域
  • PCI -720+和PCI-1735U數字量I/O和計數卡是兩款PC兼容的插入式板卡,它們帶有32路數字量輸入、32路數字量輸出和3個可編程計數器/定時器通道。它們的數字量I/O通道是TTL兼容的,使用了74LS244驅動器/緩沖電路,以提供高輸出驅動能力。這些緩沖電路所需要的輸入負載電流比常規的TTL電路更低。板卡的8254可編程計數器/定時器提供了3個靈活的16位計數器/定時器通道。您可以通過對8254編程來產生波形和脈沖。時鐘晶振的頻率通過跳線設置。這兩款板卡還帶有一個面包板區域,您可以在上面定制自己的電路。
