研祥小體積高性能無風扇嵌入式系統 M50B

研祥小體積高性能無風扇嵌入式系統 M50B


    M50B是一款小體積高性能無風扇嵌入式產品,板載第六代Intel? Core? i7/i5/i3 U系列處理器、板載J1900處理器+BayTrail平臺芯片技術方案、板載Intel? Celeron ?J6412/ Intel? Atom? X6425E處理器,支持WIN7(64bit)、WIN10、LINUX等操作系統,整機結構簡單,外形尺寸小巧,無風扇設計,具有優良的密封防塵、散熱與抗振性能,主要應用于機械檢測設備、工業自動化控制、機器人控制器等各種嵌入式智能領域。
    • 全密閉無風扇
    • 小尺寸
    • 低功耗高性能
    • 寬溫工作
    • 接口豐富可擴展

系統配置

處理器

M50B-E:Intel? Celeron J1900 2.0Ghz四核、

Intel? Celeron ? J6412/ Intel? Atom? X6425E處理器,板載不可更換

M50B-H:支持Intel? I3-6100U/I5-6300U/ I7-6600U處理器,板載不可更換

芯片組

M50B-E:Intel? BayTrail、Elkhart lake

M50B-H:Intel? SkyLake-U

內存

BayTrail: 支持1個SO-DIMM槽;標配4GB,

插槽最大支持8GB,整機內存最大支持8GB

Elkhart lake:支持1個260 Pin DDR4 SO-DIMM槽,

插槽最大支持32GB,整機內存最大支持32GB;

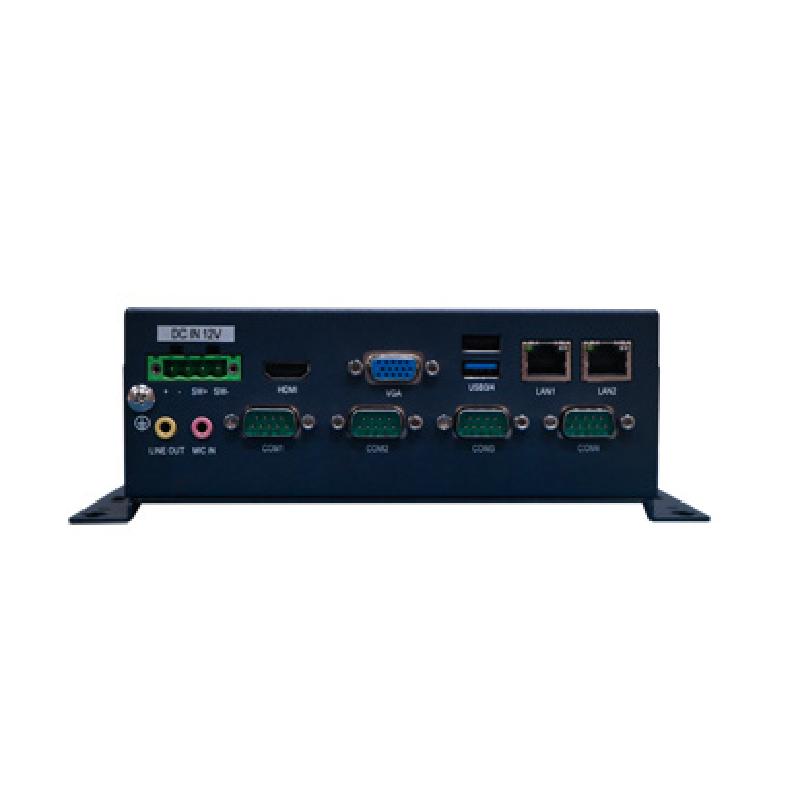

I/O接口

網口

2個RJ45 10/100/1000Mbps網絡接口,最大可擴展至4個網口,LAN1支持網絡喚醒

顯示

提供1個VGA、1個HDMI顯示,支持雙顯;

USB

BayTrail:最大支持1個USB3.0+5個USB2.0接口;

SkyLake-U:最大支持2個USB3.0+4個USB2.0接口

COM

2~4個串口,COM1~COM4,RS232/485/422可選

Audio

1組Audio接口(支持MIC-IN、LINE-OUT)

擴展總線

主板集成

1個M.2 key E槽(實現WIFI功能);

1個M-SATA插槽(實現4G 或存儲功能,4G功能和存儲擴展不能共存使用)

存儲器

硬盤

1個SATA 接口;(可選2.5寸機械硬盤或固態硬盤)

M-SATA/M.2

支持1個M-SATA插槽

工作環境

0℃~+45℃(機械硬盤);

-10℃~+60℃(寬溫固態/電子硬盤);

注意:整機工作環境的空氣流速須大于0.5m/s。

存儲環境

-40℃~+85℃;濕度:5%~95%(非凝結狀態)

安裝方式

壁掛式、桌面式、VESA標準支撐臂

產品尺寸

176mm(W)×142mm(D)×64mm(H)(不含安裝支架)

電源

1個4Pin鳳凰端子型電源接口;

外置AC 220V電源適配器供電 或 DC 9-30V 寬壓輸入(可選);

整機標配單壓直流輸出:

SkyLake-U: DC 19V 單電源供電;

J1900:DC 12V 單電源供電

操作系統

支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統
