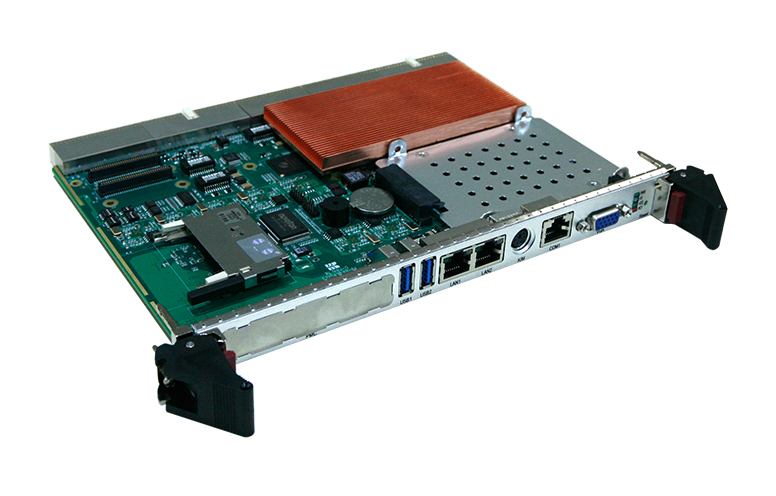

研祥6U COMPACT PCI INTEL 第四代 I7/I5 高性能計算機 CPC-1817B

研祥6U COMPACT PCI INTEL 第四代 I7/I5 高性能計算機 CPC-1817B


    CPC-1817B 采用Intel® 第四代Haswell平臺高性能處理器

QM87 Express Chipset芯片,支持寬溫(-20℃ ~ +70℃)。產品性能優越,設計成熟,能長時間穩定可靠地工作,并且通過嚴格的震動測試、溫度沖擊測試。該產品的處理器、內存、硬盤等主要元器件采用板載設計,確保了CompactPCI加固系統的高可靠性。

  1. 第四代英特爾?酷睿? I系列處理器
  2. 板貼CPU,內存及存儲
  3. 板載8GB DDR3 ECC SDRAM 1333Mhz內存
  4. 多種存儲接口,方便兼容
  • 產品規格
  • 系統配置處理器I7-4712HQ,2.3GHz,睿頻3.3GHz或I5-4400E,2.7GHz,睿頻3.3GHz
    芯片組Mobile Intel? QM87 Express Chipset
    內存板載8G DDR3 ECC SDRAM 1333MHz內存
    顯示接口平臺支持DVI-I+DVI-D雙顯、VGA前板:最大支持2048 x 1536@60Hz 后板:DVI-D、DVI-I支持雙屏上下、左右擴展顯示模式,單屏支持 1920 x 1200
    音頻信號引出到背板
    LAN前IO板:兩個千兆以太口 后IO板:CPC-1817B-CF-三防:4路獨立的10/100/1000M以太網口到后IO板 CPC-1817B-XMC-三防:3路獨立的10/100/1000M以太網口到后IO板其中2路冗余千兆以太網 提供 PICMG2.16 功能到背板
    存儲前板:板載16GB SSD 支持2.5〞SATA,CF卡(與PMC接口二選一)后IO板:2個SATA,支持RAID 0、1
    PMC/XMC1 個 PMC、1 個 XMC(僅CPC-1817B-XMC 版本支持)
    I/O接口前板:VGA、LAN x2、USB3.0 x2、COM(RJ45)、Y型PS/2 CPC-RP807:USB2.0  x2、DB9型  RS232,422,485可切換、Y型PS/2、DVI-D、DVI-I、GbE  x2、MIC-IN/LIN-IN/LINE- OUT
    工作溫度-20℃~70℃
    機械規格尺寸規格:6U 4HP CompactPCI  233mm x 160mm(長x寬)沖擊:20g,11ms (工作狀態)   50g,11ms(非工作狀態)振動(5Hz-200Hz):1.5g (工作狀態)    2.0g (非工作狀態) 鹽霧試驗:2g/m3,試驗方法按GJB150.10A-2009規定,能正常工作 霉菌試驗:按GJB150.10A-2009 規定的方法測試,滿足一級要求 濕熱試驗:相對濕度100%條件下金屬件無腐蝕;40℃±2℃,相對濕度93%±3條件下能正常存儲和工作油霧試驗:40mg/m3,能正常存儲和工作
    兼容規范PICMG 2.0 R3.0 Compact PCI Specification PICMG 2.1 R2.0 Compact PCI Hot Swap Specification PICMG 2.16 R1.0 Compact PCI Packet Switching Backplane Specification
    操作系統Windows 7、Windows 8、VxWorks、Linux
    訂購信息
料號型號描述

0030-020451

CPC-1817B-CF-三防

6U CompactPCI主板/Haswell平臺i5-4400E 2.7GHz CPU, BGA/ QM87 Express Chipset / VGA/ 雙DVI(后出線)/板載8GB DDR3L 內存 /2個千兆網口 /COM /VGA /2個USB /SATA硬盤/CF卡位/-20℃~+70℃

0030-020441

CPC-1817B-XMC-三防

6U CompactPCI主板/Haswell平臺i5-4400E 2.7GHz CPU, BGA/ QM87 Express Chipset / VGA/ 雙DVI(后出線)/板載8GB DDR3L 內存 /2個千兆網口 /COM /VGA /2個USB /SATA硬盤位 /板載 16G SSD /PMC/XMC /-20℃~+70℃

0060-004731

CPC-RP807/三防

CPC-1817B后IO板 /DVI-I & DVI-D /1個COM /2個USB /2個千兆網口 /Line-out/line-in /MIC-IN / 板載COM口插針 /板載2個SATA /PS2

0060-004951

CPC-RP807C/三防

CPC-1817B后IO板 /DVI-I & DVI-D /2個USB /4個千兆網口/Line-out/line-in /MIC-IN /板載COM 口插針/板載2個SATA

0030-021291

CPC-1817B-I7

6U CompactPCI 主板 /Haswell 平臺 I7-4712HQ,2.3GHz CPU,BGA/ QM87 Chipset / VGA/ 雙 DVI( 后出線 )/ 板載 8GB DDR3L 內存 /2 個千兆網口 /COM/ VGA/2 個 USB/SATA 硬盤位 / 板載 16G SSD /PMC/XMC /-20℃~ +70℃

  • 板載8GB DDR3 ECC SDRAM 1333Mhz內存
