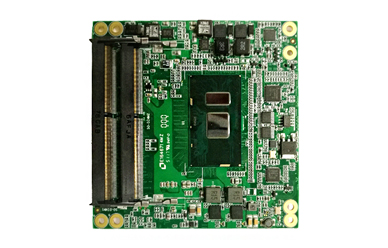

研祥COM EXPRESS主板 INTEL第六代SKYLAKE-U架構COM-1818

研祥COM EXPRESS主板 INTEL第六代SKYLAKE-U架構COM-1818


    COM-1818CLNAR模塊采用COM Express2.0總線標準中Type6 Connector Layout,板載Intel第六代高性能低功耗Skylake-U架構的Core 及Celeron的處理器

具有強大的運算能力,支持高性能DDR4內存??蓮V泛應用于通信、自動化、醫療等領域,客戶可通過需求來設計開發自 己的載板。

  • 主板采用Intel第六代Skylake-U架構,板載Intel Celeron 3955U 、Intel Core I3-6100U 2.3GHz、 I5-6300U 2.4GHz、I7-6600U 2.6GHz
  • 支持雙通道DDR4 1866/2133MHz  SO-DIMM內存插槽,內存容量可達32GB
  • 支持8個USB 2.0,4個USB 3.0、2個串口、2個SATA3.0
  • 支持VGA、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3通道獨立顯示
  • 支持2*PCIE*4 or 1*PCIE*4+1PCIE*4;SPI、I2C、SMBUS、LPC等總線
  • 支持寬壓電源供電(8.5v-20v)
  • 工作溫度支持-40℃~85℃
產品規格
處理器板載Intel Celeron 3955U 2.0Ghz 、Intel Core I3-6100U 2.3GHz、I5-6300U 2.4GHz、I7-6600U 2.6GHz
芯片組Skylake-U
內存支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB(非ECC)
顯示接口支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3路獨立顯示
音頻支持 HDA
LAN1個10/100/1000 Mbps網口(Intel I219V),支持網絡喚醒
I/O 接口8個USB2.0接口,4個USB 3.0接口,2個串口,8路輸入/輸出I/O接口
存儲器2個SATA 3.0接口
擴展總線2*PCIE*4 or 1*PCIE*4+1PCIE*4;SPI、I2C、SMBUS、LPC等總線
工作溫度0℃~60℃(可擴展-40℃~85℃);5%~95%(非凝結狀態)
存儲環境-40℃~85℃,5%~95%(非凝結狀態)
看門狗255 級,可編程秒 / 分,超時中斷或系統復位
電源8.5V-20V寬壓供電
尺寸(W×Dx H)95mm x 95mm

訂購信息

料號型號描述

0030-021801

COM-1818CLNAR-3955U

COM Express Basic Type 6模塊/ 板載Intel Celeron 3955U 2.0GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-021811

COM-1818CLNAR-I36100U

COM Express Basic Type 6模塊/ 板載Intel Core i3-6100U 2.3GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-022061

COM-1818CNAR-I36100U

COM Express Basic Type 6模塊/ 板載Intel Core i3-6100U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展 總線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-021821

COM-1818CLNAR-56300U

COM Express Basic Type 6模塊/ 板載Intel Core i5-6300U 2.4GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-022051

COM-1818CNAR-I56300U

COM Express Basic Type 6模塊/ 板載Intel Core i5-6300U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總 線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-021781

COM-1818CLNAR-I76600U

COM Express Basic Type 6模塊/ 板載Intel Core i7-6600U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO-DIMM,UP to 32GB/支持VGA 、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示,最多支持3路獨立顯示/1 個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展總線、LPC、SPI、SMbus擴展總 線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

0030-021791

COM-1818CNAR-I76600U

COM Express Basic Type 6模塊/ 板載Intel Core i7-6600U 2.6GHzCPU/支持雙通道DDR4 1866/2133MHz SO- DIMM,UP to 32GB/顯示接口自己定義/1個千兆網口/8個USB2.0/4個USB3.0/2個SATA3.0 /一個8路的GPIO/I2C擴展 總線、LPC、SPI、SMbus擴展總線/2*PCIE*4or1*PCIE*4+1PCIE*4擴展

  • 工作溫度支持-40℃~85℃
