研祥EC0-1818-C236

研祥EC0-1818-C236

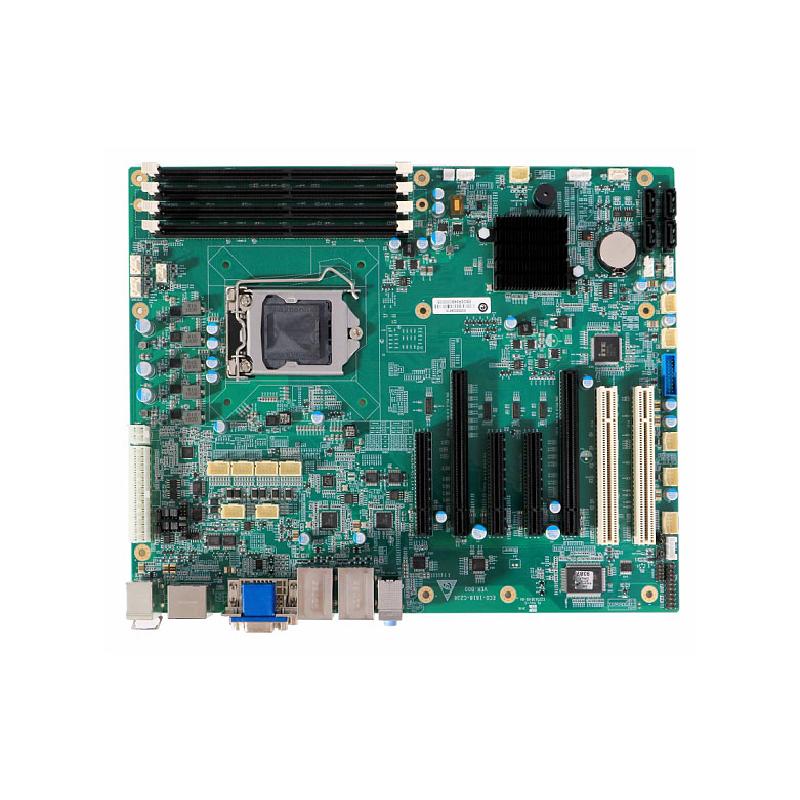

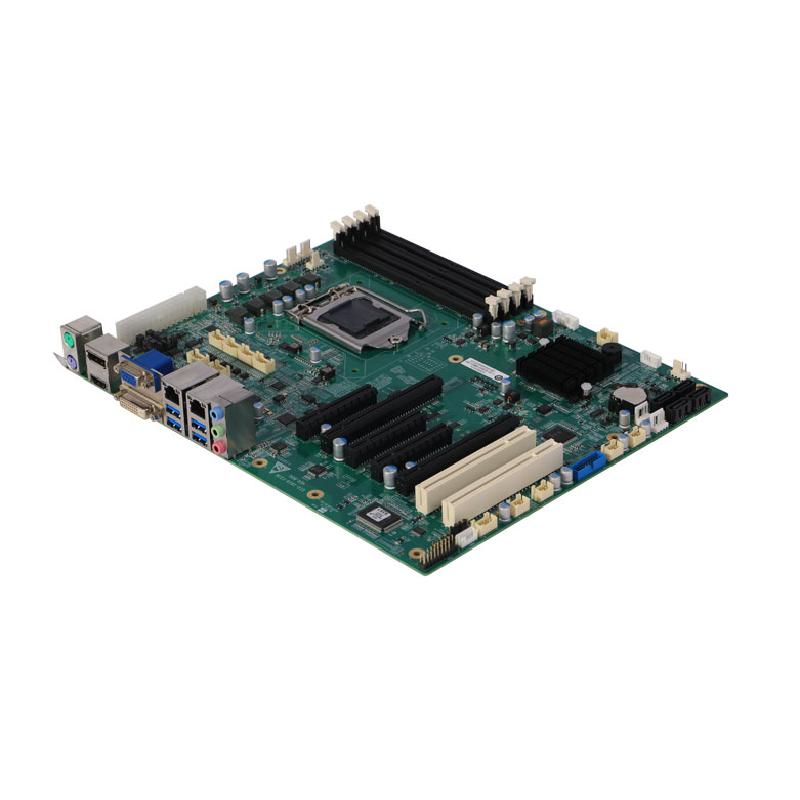

    EC0-1818-C236主板采用標準ATX主板規范,采用C236芯片組,支持PCI +PCIE擴展組合,多串口、多USB接口,具有供貨周期長、高性能等特點,做為未來3-5年公司的主推產品,該產品將廣泛應用在石油化工、自動化控制、自動化檢測、安全監控、智能交通、環保、通信等領域。
    • 支持英特爾酷睿第六代七代I3/I5/I7,支持至強E3-1200V5V6系列CPU
    • 支持4條DDR4內存插槽,支持ECC內存,最大支持64GB
    • 多擴展,2個PCI_EX16,3個PCI_EX4(X8連接器),2個PCI

處理器 支持INTEL LGA 1151針腳的至強E3-1200 V5/V6;第六、七代 I3/I5/I7 Core? Processor、Intel? Pentium? Processor、Intel? Celeron? Processor。
芯片組 C236
系統內存 提供4條DDR4 1866/2133MHz DIMM內存插槽,單根16GB,最大支持64GB,支持ECC內存
存貯配置 4個SATA, 支持 RAID 0、1、5、10

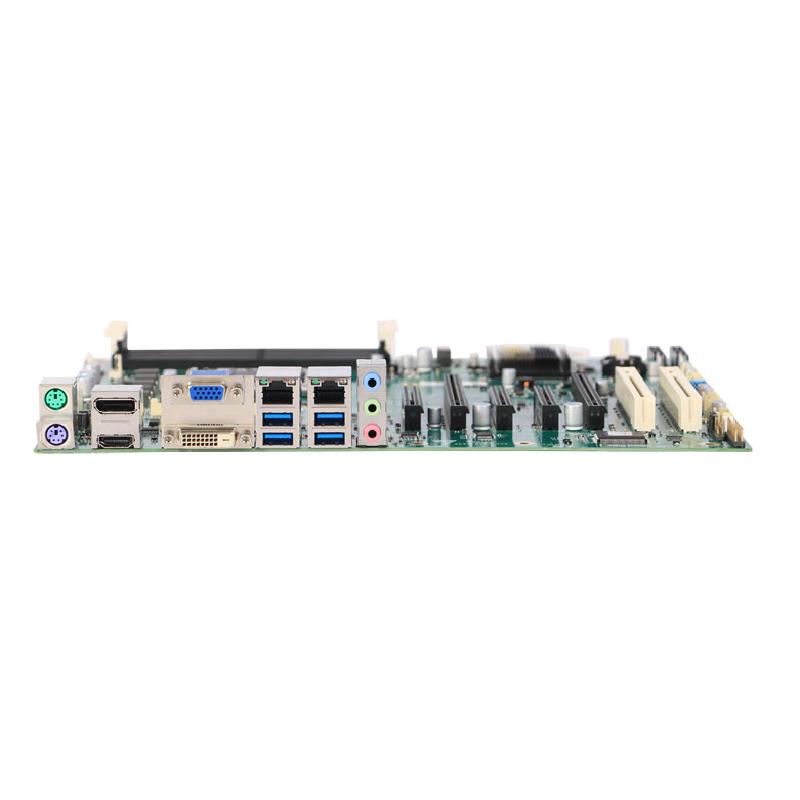

顯示接口 VGA、HDMI、DVI-D、DP任意三顯組合,全部板載接口
USB接口 14個USB 接口(6個USB 3.0接口,8個USB 2.0接口)
網絡配置 標準配置2個千兆網卡接口,采用Intel網卡I210芯片,支持網絡喚醒,簡化配置單網口
聲卡配置 1個HDA音頻接口,支持MIC-IN/LINE-IN/LINE-OUT,外置
SIO接口 串口:6個RS-232 ,全部插針I(yè)2C接口:提供給外部模塊訪問,主要是配機箱前面的LCM模塊,插針接口,需要制作配套的線材;PS2:1個PS/2 接口;
硬件監控 監測系統狀態、電壓、溫度、風扇速度等
數字I/O 8路數字I/O:4路輸入,4路輸出
總線擴展 2個PCI_EX16(若任PCIE5槽有插卡,則兩個PCIE槽強制運行PCIEX8速度)3個PCI_EX4(X8連接器)2個PCI
電源供電 采用底板ATX電源供電,支持S0、S4、S5;主板須要支持AC上電自動開機功能
環境需求 工作溫度:(-10)℃~(60)℃貯存溫度:(-20)℃~(80)℃恒定濕熱:(40)℃( 95)%RH無凝結
尺寸 305mm(長)×244mm(寬)×37.1mm(高)
