研祥2U上架式加固車載計算機 JPC-8203B

研祥2U上架式加固車載計算機 JPC-8203B

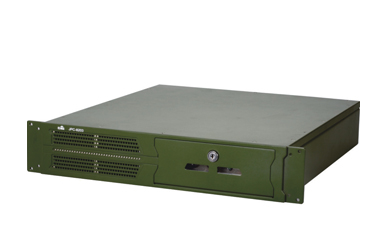

    JPC-8203B是一款2U 19″上架式加固計算機

采用主板+擴展板設計方案,各模塊板之間連接采用高可靠連接器對接,箱體使用優質的不銹鋼板和鋁合金鈑金件,整體具有良好的散熱、抗振、EMC性能及三防能力。該產品可使用在高振動、寬溫、低氣壓、濕熱、鹽霧、霉菌等應用環境

  1. 板載CPU,內存柔性PCB設計
  2. 板載CPU、內存,擴展卡加固設計
  3. 優質不銹鋼板成形,硬質鋁合金面板
  4. 主板與背板使用CPCI連接器連接,連接可靠
  5. I/O接口齊全,航空插座及標準接口可選
產品規格
系統配置處理器Intel? Core? i7-4700EQ/2.4GHz/3M Cache 4核8線程
芯片組Intel? QM87芯片組
內存板載4GB DDR3L 1333MHz內存, SO-DIMM擴展最大8GB,系統最大支持12GB
存儲接口SATA2個2.5寸SATA硬盤位(標配不帶硬盤)
IO接口USB前置:2個USB2.0口; 后置:4個USB2.0口、1個USB3.0口。
COM2個COM口,支持RS232/485/422模式切換,其中: JPC-8203B-04:2個串口航插輸出; JPC-8203B-05:2個串口標準接口輸出。
LAN2個10/100/1000Mbps網口; JPC-8203B-04:2個航插輸出; JPC-8203B-05:2個標準RJ45接口輸出。
顯示支持MXM顯卡接入;JPC-8203B-05:1個航插VGA接口輸出; JPC-8203B-04:1個VGA標準DB15接口、1個DVI-D接口
音頻JPC-8203B-04:無音頻接口,可定制引出;JPC-8203B-05:標準line out、MIC接口
擴展接口PCIe1個PCIe×16接口PCIE×8信號輸出,支持高113mm;長182mm;兼容 PCIE2.0 標準
PCI2個PCI接口輸出,支持高113mm;長182mm;兼容 PCI2.3標準
機械性能抗振動5~19Hz/1mm,19~200Hz/1.5g,三軸向,各30 分鐘。試驗中產品工作狀態
抗沖擊20g/11ms,半正弦波,三軸向各沖擊3次;試驗中產品工作
運輸支持三級公路運輸600km,支持無零件松動,工作正常
可靠性MTBF≥10000H
維修性MTTR≤0.5H
電磁兼容符合GB 9254的B級,JPC-8203B-01符合地面七項要求。
工作溫度-20 ℃~55 ℃(寬溫-40~70 ℃可選)
儲存環境-40 ℃~65℃
顏色
恒定濕熱40℃95%RH
電源220VAC航空插頭輸入
操作系統Win XP、Win7、LINUX、中標麒麟、銀河麒麟等
外形尺寸(W×H×D)425mm×88.1 mm×489.5mm
訂購信息
料號型號描述

0010-123391

JPC-8203B-04

2U加固計算機/Intel? QM87芯片組/ I7-4700EQ 2.4GHz /板載4GB DDR3L(擴展8G可選)/USB2.0×4/USB3.0×1/VGA×1/COM×2 /LAN×2/PCI-E*16/2個PCI /200W電源

0010-123401

JPC-8203B-05

2U加固計算機/Intel? QM87芯片組/ I7-4700EQ 2.4GHz /板載4GB DDR3L 1066(擴展8G可選)/USB2.0×4/USB3.0×1/VGA×1/

DVI×1/COM*2 /LAN×2//PCI-E*16/2個PCI /200W電源
