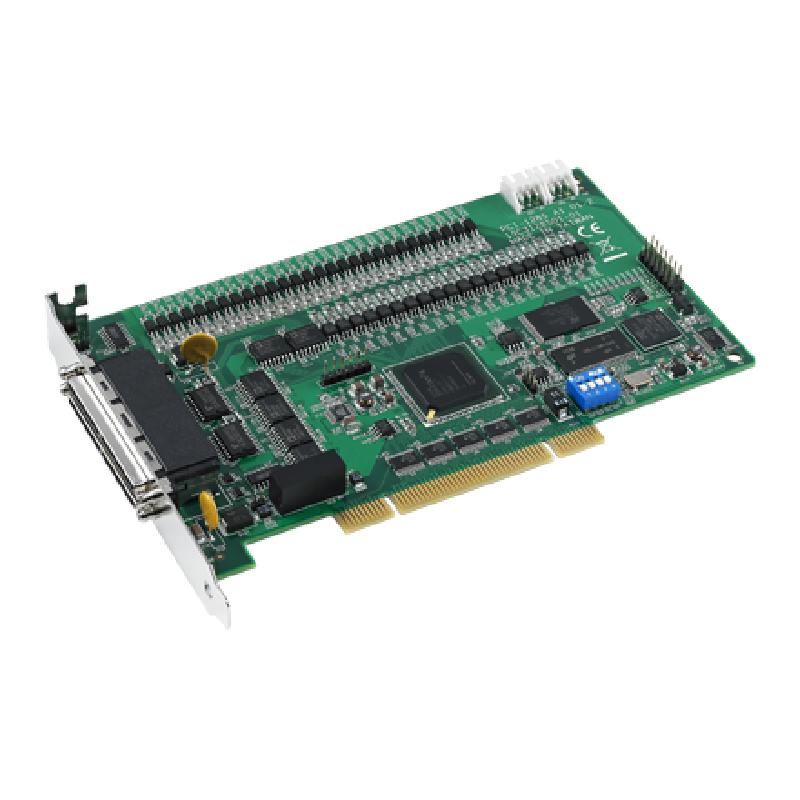

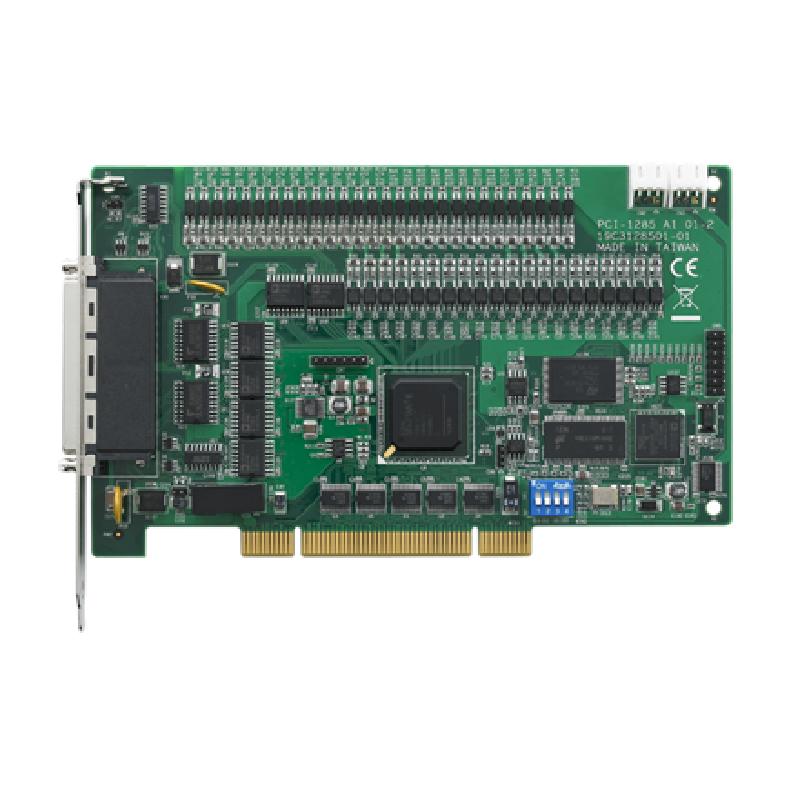

研華PCI-1285E 八軸PCI接口DSP架構經濟版脈沖運動控制卡

研華PCI-1285E 八軸PCI接口DSP架構經濟版脈沖運動控制卡


  • 編碼器輸入規格為4xAB模式10 MHz,CW/CCW 模式2.5 MHz
  • 脈沖輸出高達5M pps/軸
  • 軌跡規劃具備內存緩沖區
  • 16種回HOME模式
  • 支持電子齒輪、多軸同步運動
  • 硬件緊急輸入
  • 可編程中斷設計
  • RDY/LTC輸入功能SVON/CMP/CAM-DO/ERC輸出功能
  • 四路專用DI/DO輸入輸出通道均可轉換成通用的DI/DO通道
  • PCI-1285E一款8軸經濟通用型步進/脈沖型伺服電機PCI總線控制卡。由于PCI-1285E融合了高性能的DSP和FPGA的控制器設計,可彈性添加各種先進運動控制功能,如點對點移動,多組路徑規劃,直線插補,電子齒輪,T/S曲線,加減速等,并擁有16種回零的方式,使之提升運動效能。
    1285E在執行各種運動控制功能的同時,不因計算機處理器負載而收到影響。研華提供的完整的Windows動態驅動程序Common Motion API共享驅動平臺和豐富的應用例程,可支持32/64位的Windows中英文操作系統,將大幅減少編程開發負擔,此外,通過研華提供的運動測試開發軟件工具,可輕松完成系統的配置和診斷。
