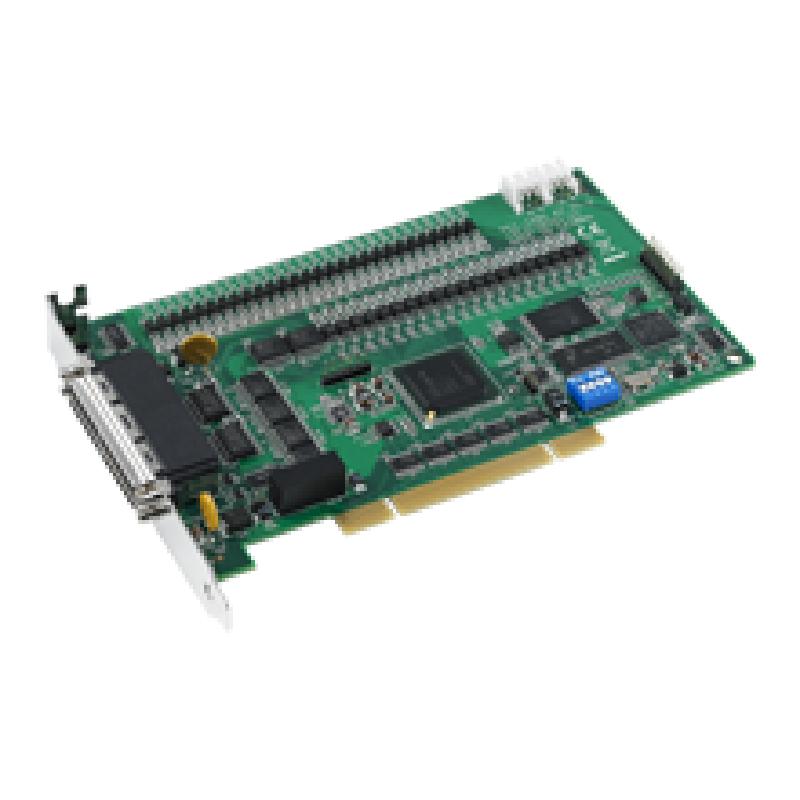

研華PCI-1285V 8軸PCI接口DSP架構加值版脈沖型運動控制卡

研華PCI-1285V 8軸PCI接口DSP架構加值版脈沖型運動控制卡


  • 編碼器輸入規格為4xAB模式10 MHz,CW/CCW模式2.5 MHz
  • 軸脈沖輸出高達5M PPS
  • 支持點對點運動、直線和圓弧插補功能
  • 支持2組群組運動
  • DSP中規劃3組10K點軌跡的緩沖暫存區(Path)
  • 支持速度前瞻
  • 支持電子齒輪
  • 硬件緊急輸入
  • 位置鎖存(Latch)
  • 位置比較觸發頻率高達100KHz,DSP內存多達100K點位置 (Compare & Trigger)
  • 可編程中斷功能

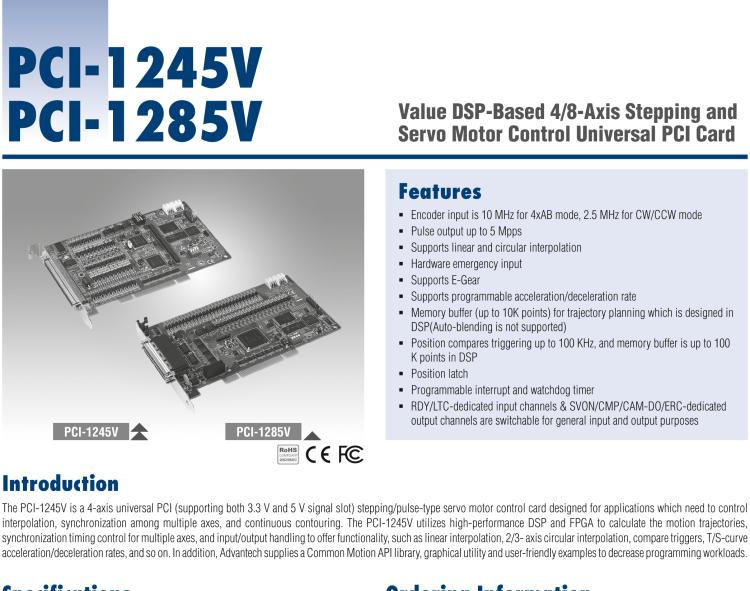

  • PCI-1245V/1285V是一款4/8軸PCI接口DSP架構加值版脈沖型運動控制卡。由于PCI-1245V/1285V設計運用了DSP和FPGA做為底層運算的控制 器,可彈性添加各種先進運動控制功能,如: 高速比較觸發、位置鎖定、電子齒輪、路徑表規劃、多軸同步起停、2~4軸直接線性插補、2/3軸圓弧 插補、位置及速度重設、背隙補償和T/S曲線加減速設定等,并包含16種原點復歸的方式。由于底層DSP架構,使得PCI-1245V/1285V在執行各種 運動控制功能時,不因計算機處理器負載延時導致運動的路徑及連續性受影響。
