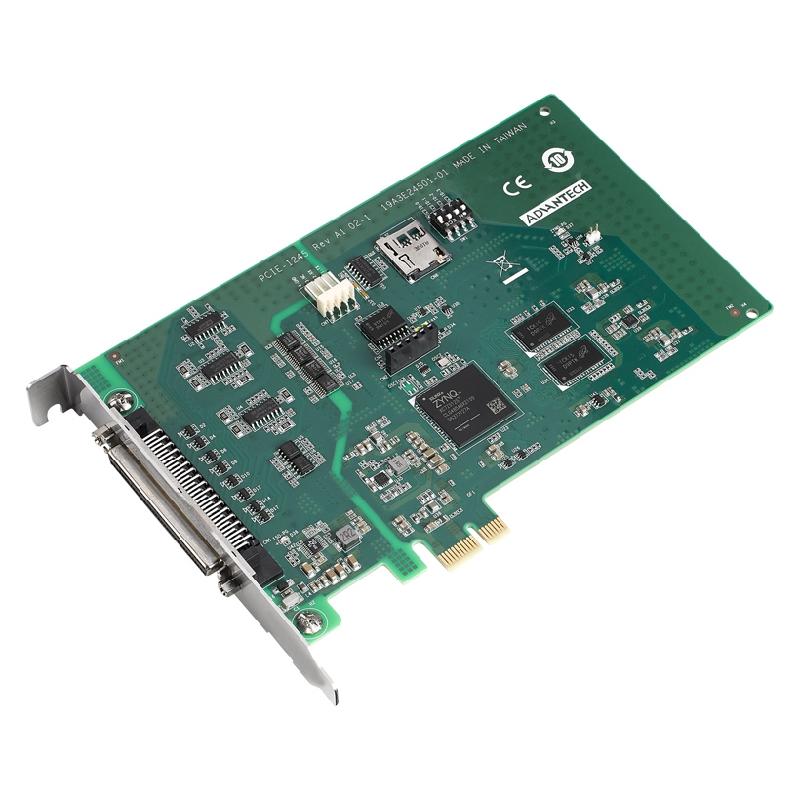

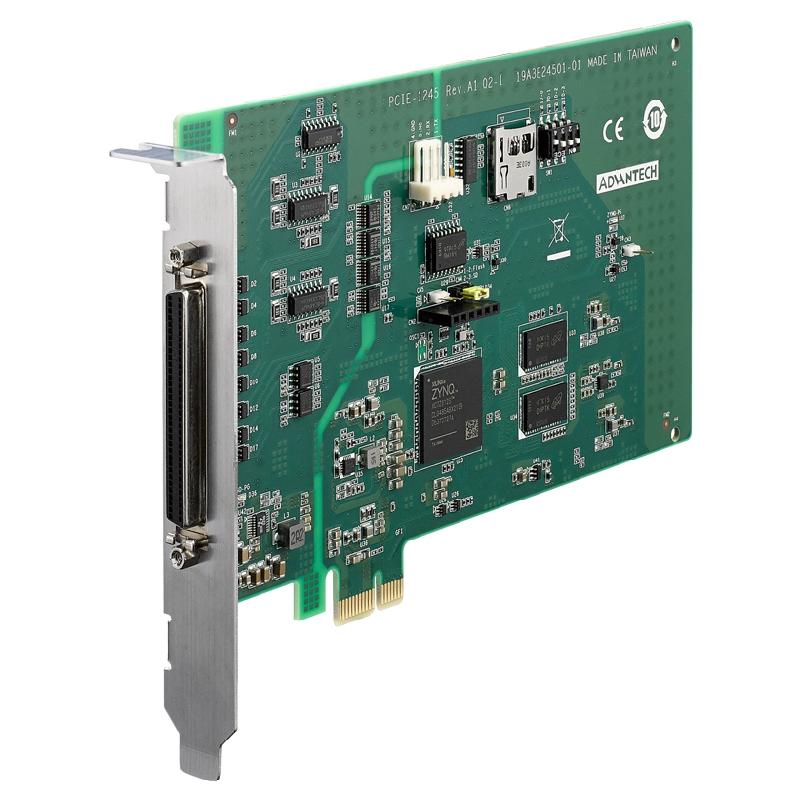

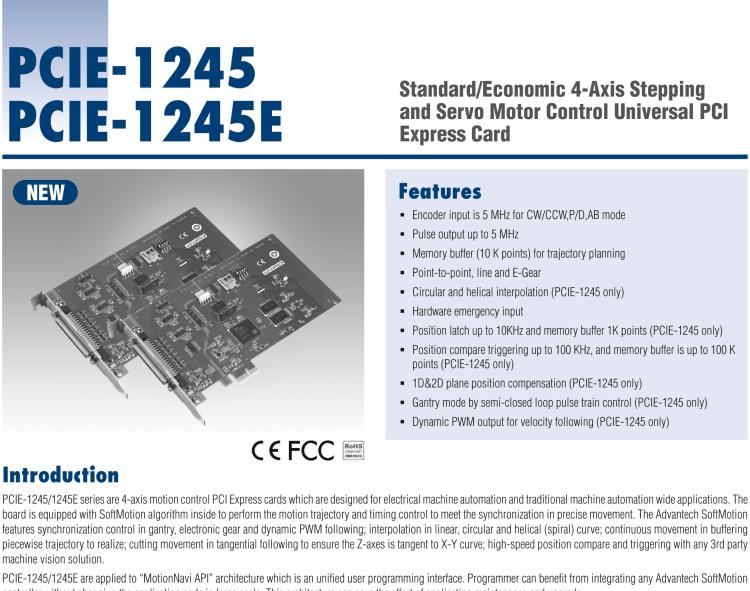

研華PCIE-1245 通用型標準4軸步進和伺服電機控制PCI總線卡

研華PCIE-1245 通用型標準4軸步進和伺服電機控制PCI總線卡


  • 支持5MHz編碼器輸入,支持CW/CCW,P/D,AB模式 ;支持最大5MHz的脈沖輸出
  • 具有內存緩存區(10K點)用于軌跡規劃功能
  • 支持點到點,直線插補,電子齒輪; 支持硬件急停輸入
  • 支持圓弧插補和螺旋插補(僅PCIE-1245支持)
  • 支持最大10KHz的位置鎖存,內存緩存1K點(僅適用于PCIE-1245)
  • 支持高達100 KHz位置比較觸發,內存緩沖高達100 K點(僅適用于PCIE-1245)
  • 1D&2D平面位置補償(僅適用于PCIE-1245)
  • 支持半閉環脈沖控制的龍門模式(僅適用于PCIE-1245)
  • 支持速度跟隨的動態PWM輸出 (僅適用于PCIE-1245)
  • PCIE -1245/ 1245e系列是四軸運動控制PCIE卡,專為電機自動化和傳統機器自動化的廣泛應用而設計. 板卡內部配置SoftMotion算法進行運動軌跡控制,通過內部時鐘控制,滿足精確運動時的同步。
