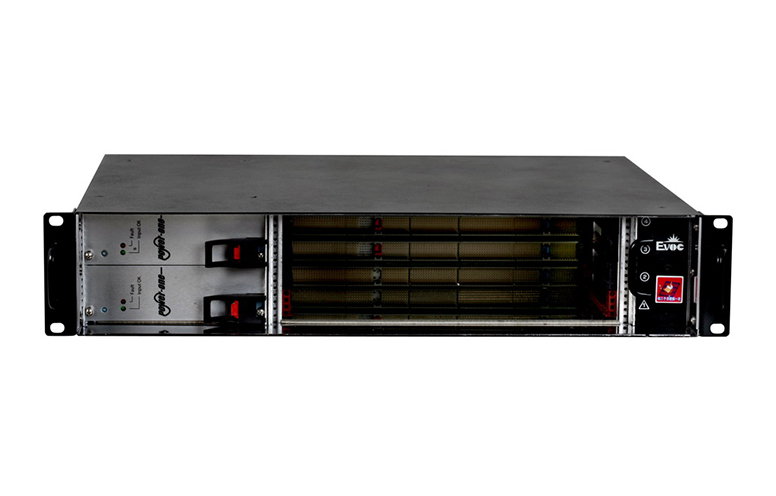

研祥2U 4槽COMPACTPCI通信計算平臺 CPC-8204B

研祥2U 4槽COMPACTPCI通信計算平臺 CPC-8204B


    CPC-8204B是一款2U 4槽19"標準上架式CompactPCI機箱


1個系統槽、3個擴展槽,支持前后插卡,符合PICMG2.0、PICMG2.1技術規范。采用可插拔風扇模塊,從右到左吹風式散熱設計,進風口安裝防塵網,更換方便。該產品可靠性高。

  • 2U 4槽19"標準上架式CompactPCI系統平臺
  • 1+1 250W 3U 8HPCPCI冗余電源,兼容AC/DC輸入
  • 1個系統槽、3個擴展槽,32bit、33/66 MHz CPCI總線,支持Rear I/O
  • 3個40mm軸心風扇 ,從右到左吹風式散熱設計
產品規格
機箱結構尺寸:88mm x 486.6mm x 376mm (H x W x D)6U CPCI前插卡(233mm×160mm),后IO插卡(233mm×80mm) 不銹鋼金屬箱體,黑色噴漆工藝
背板背板(CPC-9104B)1個系統槽、3個擴展槽,32/64bit、  33/66 MHz CompactPCI總線,支持Rear I/O 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入兼容PICMG2.0、PICMG2.1、PICMG2.10、PICMG2.11規范
系統散熱從右到左吹風式散熱設計 3×80mm 軸心風扇,4800rmp,最大流量62.23CFM,最大風速7.8m/s
系統電源2個250W 3U CPCI電源,可以選配交流或直流輸入 1+1冗余備份,具有過壓、過流、短路保護電路以及均流功能
環境規格工作溫度:-20℃~50℃ 存儲溫度:-40℃~85℃ 相對濕度:5%~90% 非凝結MTBF > 50,000 hours MTTR < 0.5 hours
機械規格安全性:滿足GB4943的基本要求EMC:無線電騷擾限值符合GB9254標準A 級 抗擾度符合GB/T17618標準A 級抗振動:5-17Hz/1mm振幅,17-200Hz/1加速度 抗沖擊:10g加速度,11ms周期
兼容規范PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1 R2.0 CompactPCI Hot Swap Specification
訂購信息
料號型號描述

0020-056901

CPC-8204B

CPC-8204B/2U 4槽機箱/CPC-9104B背板/2個3U 8HP AC 220V 250W CPCI 電源

1460-037881

6U4HP空白擋板

6U高4HP空白擋板組件
