研祥4U 8槽COMPACT PCI通訊計算平臺 CPC-8408B

研祥4U 8槽COMPACT PCI通訊計算平臺 CPC-8408B

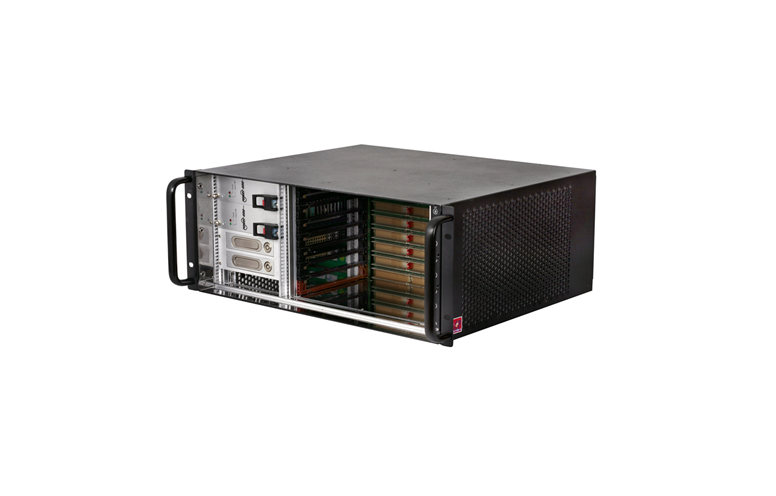

    CPC-8408B是一款4U 8槽19" 標準上架式CompactPCI機箱

支持1個系統槽、7個擴展槽,支持前后插卡,符合PICMG2.0 、PICMG2.1、PICMG2.9規范??刹灏物L(fēng)扇模塊,從右到左吹風式散熱設計,進風口安裝防塵網,更換方便。該產品適用于通訊、測控等多個領域。

  • 4U 8槽19"標準上架式CompactPCI系統平臺
  • 2個2.5"可插拔硬盤托架
  • 5個80mm軸心風扇,從右到左吹風式散熱設計?
  • 1個系統槽、7個擴展槽,兼容32/64bit、33/66 MHz,支持Rear I/O
  • 1+1 250W 3U8HPCPCI冗余電源,兼容AC/DC入
產品規格
機箱結構尺寸:177mm x 481.7mm x 400.6mm (H x W x D) 6U CPCI前插卡(233mm×160mm),后IO插卡(233mm×80mm) 2個2.5”可插拔硬盤托架,1個智能監控模塊不銹鋼金屬箱體,黑色噴漆工藝
背板背板CPC-9108B: 1個系統槽、7個擴展槽,32/64bit、33/66 MHz CompactPCI總線,支持Rear I/O 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入兼容PICMG2.0、PICMG2.1規范
系統散熱從右到左吹風式散熱設計5個80mm軸心風扇,4800rmp,最大風速7.8m/s
系統電源2個250W 3U CPCI電源,可以選配交流或直流輸入 1+1冗余備份,具有過壓、過流、短路保護電路以及均流功能
環境規格工作溫度:-5℃~55℃存儲溫度:-40℃~85℃相對濕度:5%~90%非凝結 MTBF > 50,000 hours MTTR < 0.5 hours
機械規格安全性:滿足GB4943的基本要求 EMC:無線電騷擾限值符合GB9254標準A 級 抗擾度符合GB/T 17618標準A 級 抗振動:5-17Hz/1mm振幅,17-200Hz/1g 加速度 抗沖擊:10g加速度,11ms 周期
兼容規范PICMG 2.0 R3.0 CompactPCI Specification PICMG 2.1R2.0 CompactPCI Hot Swap Specification PICMG 2.10 R1.0 CompactPCI Keying Specification PICMG 2.11R1.0 CompactPCI Power Interface Specification

訂購信息

料號型號描述

0020-057261

CPC-8408B

19”4U 8槽64Bit CPCI系統/ CPC-9108B背板/2個HDD槽位/2個250W CPCI電源

1460-037881

6U4HP空白擋板

6U高4HP空白擋板組件
