研祥基于BAY TRAIL平臺的COM主板COM-1817

研祥基于BAY TRAIL平臺的COM主板COM-1817

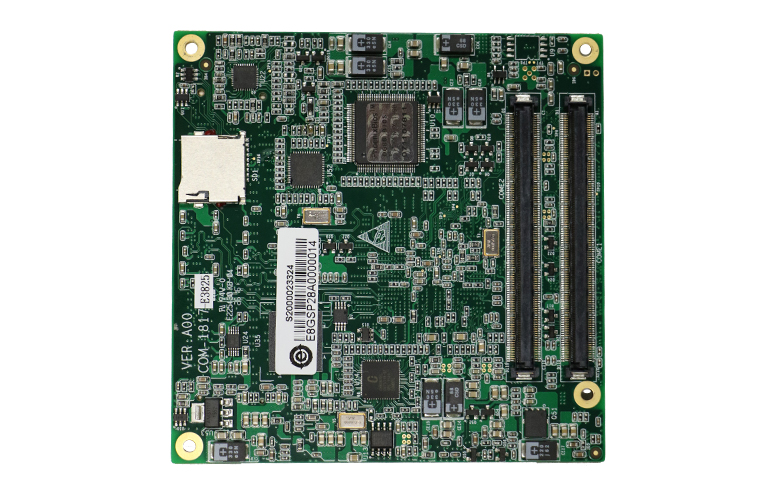

    COM-1817CLNA主板是采用Type6標準的COM Express Compact Module

采用INTEL成熟的BayTrail平臺, 板載IntelJ1900、E3845、E3825 的低功耗 CPU,具有強大的運算能力,可廣泛應用于通信、自動化、醫療等領域,滿足客戶多方面的需求
  • COM Express Compact   尺寸:95mm*95mm;
  • 板載J1900 2.0G四核,E3845 1.9G四核,E3825 1.33G處理器;
  • 支持雙通道DDR3L 1333/1600MHz 內存,高達8GB;
  • 支持VGA、雙通道24BIT LVDS、HDMI、DVI、DP等多種顯示;
  • 3個PCI_Ex1、LPC、SMBUS、I2C總線;
  • 支持8個USB (1個USB 3.0);
產品規格
處理器板載 J1900 2.0GHz四核,E3845 1.9GHz 四核,E3825  1.33GHz處理器
芯片組Intel  Bay  Trail
內存支持雙通道 DDR3L 1333/1600MHz  SO-DIMM,UP  to  8GB
顯示接口支持 VGA 、雙通道 24BIT LVDS、HDMI、DVI、DP等多種顯示
音頻支持 HDA
LAN1 個 10/100/1000 Mbps 網口,支持網絡喚醒
I/O 接口8 個 USB2.0 接口 , 1個 USB 3.0 接口,2 個串口 ,8 路輸入 / 輸出 I/O 接口
存儲器2個SATA 2.0接口       一個SD接口(J1900無此接口 )  板載4GB FLASH(可選)
擴展總線3個 PCI_Ex1
工作溫度0℃~ 60℃ ( 可擴展 -40℃~ 85℃ );5% ~ 95%(非凝結狀態)
存儲環境-40℃~ 85℃ , 5% ~ 95%(非凝結狀態)
看門狗255 級,可編程秒 / 分,超時中斷或系統復位
電源單 12V 供電或者 5VSB、12V 供電
尺寸(W×D x H)95mm x 95mm
訂購信息
料號型號描述

0030-021051

COM-1817-J1900

COM Express Compact Type 6模塊/板載Intel J1900 2.0 Ghz四核CPU/ Bay Trail芯片組/支持雙通道DDR3L內存/ VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/7×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1

0030-021041

COM-1817-E3845

COM Express Compact Type 6模塊/ 板載Intel E3845 1.91GHz四核CPU/ Bay Trail芯片組/支持雙通道DDR3L內 存/VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/8×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1

0030-021031

COM-1817-E3825

COM Express Compact Type 6模塊/ 板載Intel E3825 1.33GHz雙核核CPU/ Bay Trail芯片組/支持雙通道DDR3L內 存/VGA、LVDS、HDMI顯示/2×SATA/1個千兆網口/7×USB 2.0/1×USB 3.0/2個RS 232/1×HD A/1x8bit GPIO/3個 PCIex1

1030-100761

COM-1817散熱器模塊

COM-1817散熱器模塊

0050-001591

EDB-COM08

底板料號

  • 支持8個USB (1個USB 3.0);
