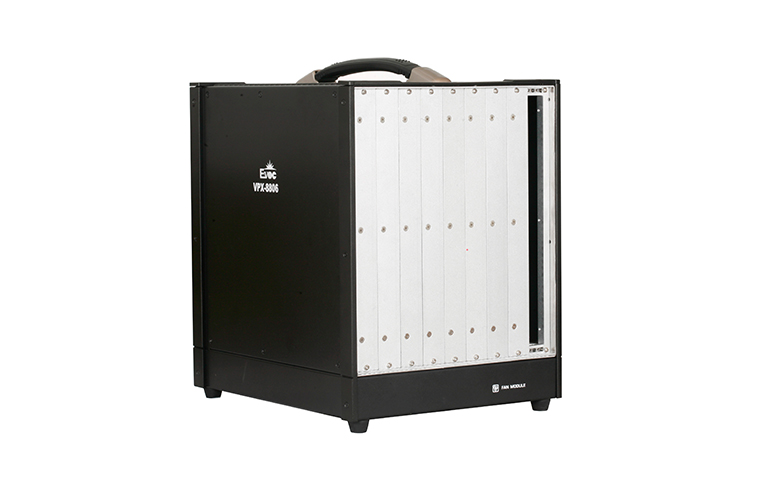

承載6U 6槽VPX系統,遵循VITA65標準,其背板VPX-9606符合VITA65 BKP6-DIS06-11.2.10-n規范 (5 Payload + 1 Switch),數據通道采用分布式交換,控制通道采用中心交換。該產品適用于對高速高密度通訊與計算要求較高的領域,比如雷達與電子對抗、信號處理、航天測控、高性能計算等。
背板通訊架構 | VPX-9606背板 | |
6槽6U VPX背板,5個payload slots,1個網絡控制交換槽 | ||

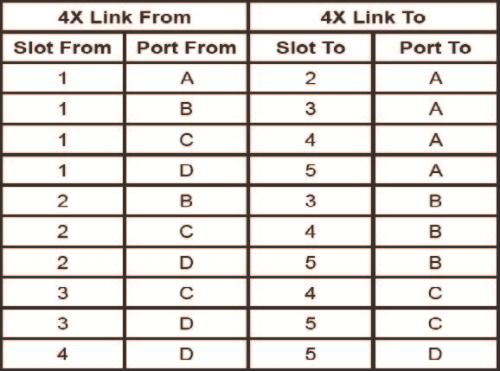

組建4個 x4 SRIO 或者x4 PCI-E 全網狀數據通訊計算架構 | ||
散熱 | 6個80mm軸心風扇,從右到左吹風式散熱設計 | |
工作溫度 | -10℃~55℃;-20℃~70℃(工業級) | |
存儲環境 | -40℃~85℃;5%~95%(非凝結狀態) | |
電源 | 1個6U 500W CPCI電源供電 | |
機械規格 | 尺寸(H×W×D) | 248mm×353.2mm×326.4mm |
沖擊 | 20g,11ms (工作狀態);30g,11ms(非工作狀態) | |
振動(5Hz-2000Hz) | 1.5Grms (工作狀態);2Grms (非工作狀態) | |
兼容規范 | OpenVPX? System Specification Revision 1.08(BKP6-DIS06-11.2.10-n ) | |
操作系統 | Windows XP、Windows2000、Linux、VxWorks |
訂購信息
料號 | 型號 | 描述 |
1060-002831 | VPX-9606 | 6U VPX背板/6槽6U VPX總線/1個CPCI電源槽位 |
0020-051280 | VPX-8806 | 6U VPX計算機系統 /VPX-9606背板/1個CPCI電源 |
