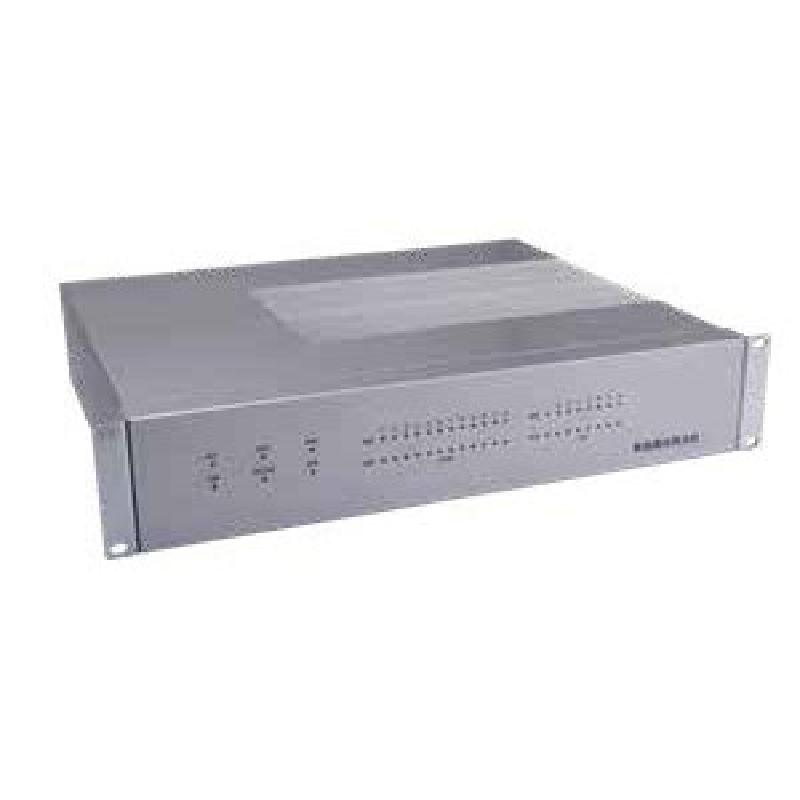

研祥2U 標準上架多網口行業專用整機SPC-8231-ZX

研祥2U 標準上架多網口行業專用整機SPC-8231-ZX


    SPC-8231-ZX數據通訊網關機為一款19”2U標準上架型多網口行業專用整機。針對電力行業變電站遠動終端管理和智能電網調度通信管理 機設備而設計,機箱的前面板和主體部分都采用鈑金結構,整機采用多網口設計方案,并具有優良的密封防塵、散熱與良好EMC性能。可以滿 足污染大,灰塵多,電磁干擾嚴重等惡劣環境的使用。 SPC-8231-ZX機箱前面板采用鈑金面板,主控板采用COM Express核心板架構,基于兆芯ZX-100S芯片組的C-Quadcore C4580四核處理器, 配備4GB DDR3L內存,在2U標準整機后端提供16個網口(其中8個電口載板,8個電口模塊)和8個串口模塊,整機采用優良的機殼被動散熱設 計,系統支持AC/DC110V/220V冗余雙電源接口。
    • 2U標準上架型多網口行業專用整機
    • 4 DDR3L內存,雙存儲、冗余電源,高可靠行業專用平臺
    • 國產芯,兆芯C4580四核處理器
    • EMC性能滿足國家電力4級要求
    • 板載8網口,可擴展8網口和8串口兩種模塊,并支持兩種模塊任意組合
    • 國產麒麟、Linux等多種操作系統適配

主要功能 微處理器 芯片組 兆芯C4580處理器(1.83GHz/4核)
內存 4G DDR3L內存,2個SO-DIMM支持內存擴展,最大支持32GB內存容量
網絡功能 共16個千兆以太網口:固定8個1000Mbps RJ45網絡接口,支持網絡冗余。1個模塊網絡擴展模塊(8個1000Mbps RJ45網絡接口)
存儲 2個2.5寸硬盤位
擴展總線 內置1個PCIe x1擴展(預留加密卡擴展)
指標
外部IO接口 1個VGA,標準DB9形式
4個USB2.0
1個2Pin B碼對時接口
1個4Pin DO接口
16個網口:其中板載8個,模塊擴展8個
8個串口:RS232/RS485可配置,帶隔離,鳳凰端子接口
1個Reset按鍵(針孔防呆
電源模塊端子排電源輸入接口及失電告警接口
主要性能 指標 外形尺寸 W×D×H=482.6mm(含掛耳)×375mm×88.1mm    不含掛耳的箱體寬度為438.4mm
顏色 設備顏色:黑色
溫度 工作溫度:-25℃~+55℃(固態硬盤)   -5℃~+45℃(機械硬盤) 存儲溫度:-40℃~+70℃
濕度 恒定濕熱:40℃,95%RH(非凝結狀態)
電磁兼容性 符合國際標準IEC 61850《變電站通訊網絡和系統》
符合國標GB/T 15153-1《遠動設備及系統》
輻射騷擾:GB 9254-2008 A級
傳導騷擾:GB 9254-2008 A級
GB/T 17626.2.2006 靜電放電(IV)級
GB/T 17626.4-2006 脈沖群抗擾度(IV)級
GB/T 17626.5-2008 浪涌(沖擊)抗擾度(IV)級 GB/T 17626.6-2008 傳導抗擾度(III)級 GB/T 17626.12-1998 振蕩波抗擾度試驗(III)級
GB/T 17626.3-2006 射頻電磁場輻射抗擾度(III)級
GB/T 17626.9-1998脈沖磁場抗擾度(V)級
GB/T 17626.10-1998阻尼振蕩磁場抗擾度(V)級
GB/T 17626.8-2006工頻磁場擾抗擾度(V)級
GB/T 17626.11-2008電壓暫降、短時中斷和電壓變化試驗(能承受規定電壓暫降100%、持續時間10ms)
安全性 滿足GB4943的基本要求
可靠性 平均無故障工作時間:MTBF≥30000h             平均維修時間:MTTR≤0.5h
機械環境 抗振動:能承受嚴酷等級為I級的振動響應實驗(.  應能承受頻率f≤10Hz時振幅為0.3mm及f>10~150Hz時加
適應性 速度為1m/sp的振動)抗沖擊:能承受嚴酷等級為I級的沖擊實驗
電源特性 150W冗余電源   輸入:AC:50Hz,110V~220V;DC: 110V~220V
