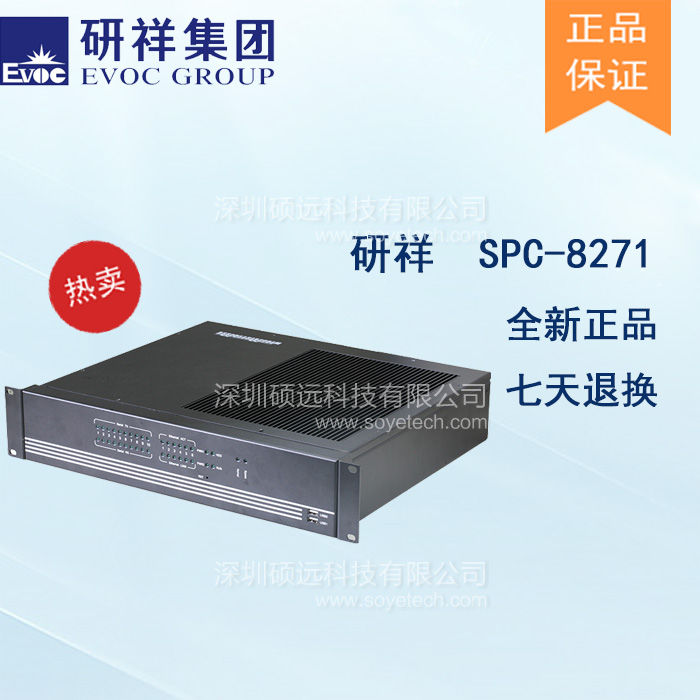

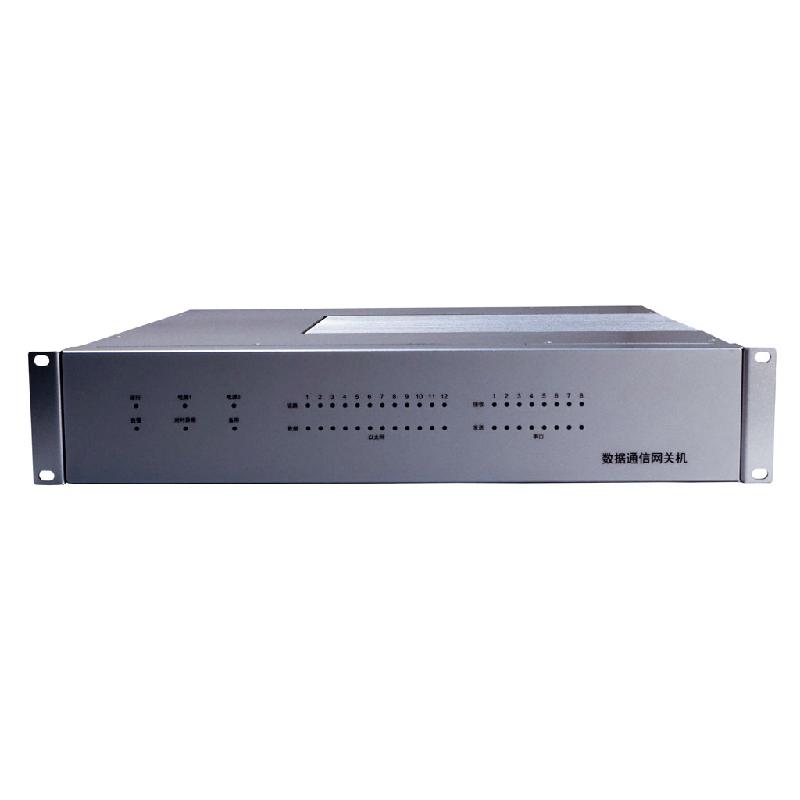

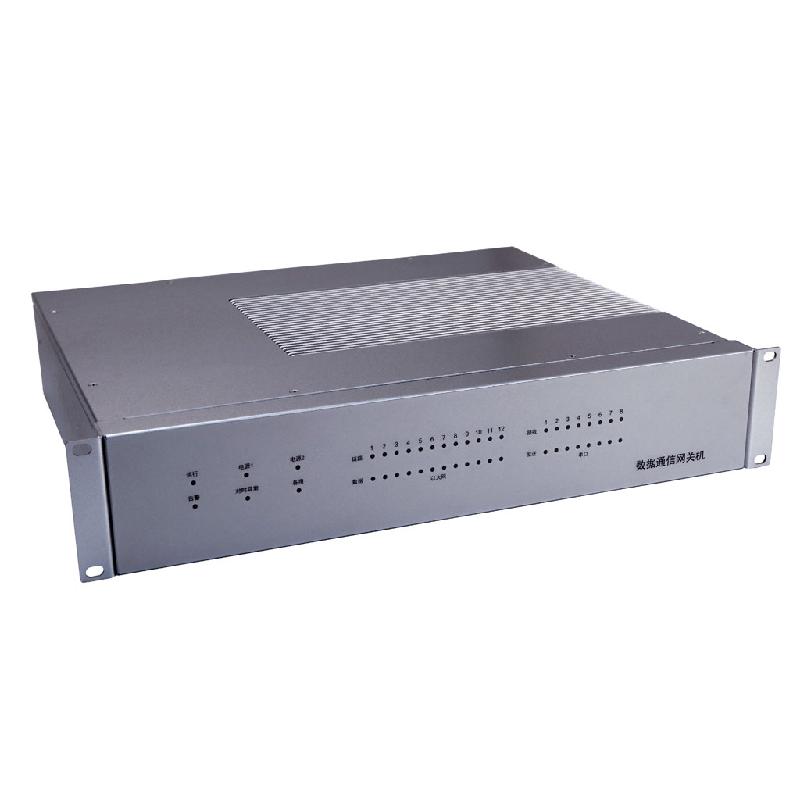

研祥19〞2U標準上架型多網口多串口整機SPC-8271D

研祥19〞2U標準上架型多網口多串口整機SPC-8271D


    SPC-8271D是一款19〞2U標準上架型多網口多串口整機。采用COM主板和載板架構,基于INTEL SkyLake-U SOC平臺,COM主板CPU選用SkyLake-U FCBGA1356封裝,分別搭配板載INTEL Celeron 3955U 2核 2.0GHz處理器、INTEL I3-6100U 2核 2.3GHz處理器、INTEL I5-6300U 2核 2.4GHz處理器和INTEL I7-6600U 2核 2.6GHz處理器,通過高速連接器連接載板,載板引出各功能模塊;整機后面板提供1個VGA、1個B碼對時、3個USB和2路DO繼電器接口,板載固定6個網口,通過功能模塊可再擴6個網口及8個串口(可配置),電源支持AC/DC 220V/110V 50~60Hz單電源、冗余電源可選(失電告警);整機支持Windows、湖南麒麟、北京凝思等高內核版本Linux系統。SPC-8271D可廣泛應用于變電站遠程終端管理、智能電網調度通信管理機和地鐵電力監控系統(PSCADA)、地鐵綜合監控前置機(FEP),完全滿足IEC 61850行業標準。
    • 整機采用COM-1818主板,CPU分別支持INTEL Celeron 3955U 2.0GHz處理器,INTEL I3-6100U 2.3GHz處理器,INTEL I5-6300U 2.4GHz處理器和INTEL I7-6600U 2.6GHz處理器(可通過更換COM主板來更換CPU配置);
    • 雙路SO-DIMM DDR4內存插槽,單槽最大支持16GB,整機最大支持32GB內存;
    • 標配4GB DDR4內存,雙存儲、冗余電源,高可靠行業專用平臺;
    • 支持Windows、湖南麒麟、北京凝思、Linux等多種操作系統適配。


系統配置 處理器 支持板載INTEL Celeron 3955U 2核 2.0GHz處理器、 INTEL I3-6100U 2核 2.3GHz處理器、 INTEL I5-6300U 2核 2.4GHz處理器、 INTEL I7-6600U 2核 2.6GHz處理器
芯片組 SkyLake-U平臺
內存 支持雙路SO-DIMM DDR4內存插槽,單槽最大支持16G,最大支持32G內存,整機標配4G內存
顯示 VGA 提供1個VGA顯示接口,支持分辨率不低于1024×768
存儲 SATA 2個SATA接口,整機提供2個2.5寸硬盤位,標配128G SSD
IO接口 USB 3個USB2.0
串口 8個RS232串口,串口可配置為RS232/RS485模式,并支持至少4路RS232雙機并聯功能
網口 板載6個10/100/1000Mbps RJ-45網絡接口,可擴展至12個RJ45網絡接口
B碼 提供一個1×2Pin間距5.08mm的B碼對時接口;IRIG-B差分輸入B碼模塊,同步對時精度≤1ms,在沒有外部時鐘源校正時,24小時守時誤差不超過1s
PCIE 提供2個網絡模塊或串口模塊擴展槽(非標X4) 提供1個標準PCIE X1擴展槽
工作溫度 機械硬盤: -5℃~55℃;固態硬盤:-25℃~55℃
存儲溫度 -40℃~+70℃
濕熱 恒定濕熱:40℃,95%RH(非凝結狀態)
功耗 整機功耗:27.72W(待機狀態) 整機功耗:34.54W(運行BurnInTest 100%)
電源 輸入:AC/50Hz,110V~220V; DC:110V~220V單電源、冗余電源可選
外形尺寸(W×H×D) 440mm(寬)×88 mm(高)×375mm(深)
