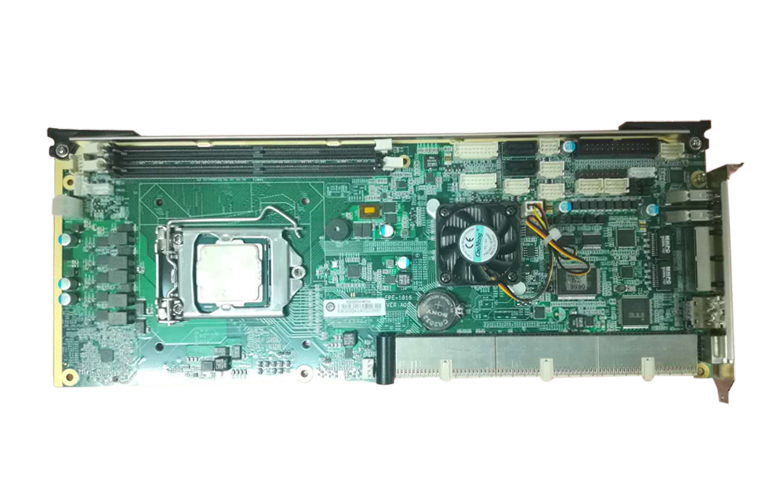

研祥EPE總線(兼容PICMG1.3總線標準)高性能長卡 EPE-1816


    EPE-1816主要針對未來IntelH61/Q67/B65的系列芯片組停產后長卡的升級的替代方案。并滿足一部分客戶對六代\七代處理器需求,采用PICMG 1.3總線規范,具有高性能、供貨周期長等特點,能廣泛應用在石油化工、自動化控制、自動化檢測、機器視覺、安全監控、智能交通、通信等領域。

    支持英特爾酷睿第六代、七代I3/I5/I7

    支持兩條DDR4內存插槽,最大32GB

    支持DP、VGA、DVI-D任意三選二顯示

    滿足多PCI,多PCIE需求



研祥EPE總線(兼容PICMG1.3總線標準)高性能長卡 EPE-1816

可選配置:

1、EPE-1816

2、IPC-810E/EPE-1816/i3-6100/4G/500G/300W/無光驅

3、IPC-810E/EPE-1816/i5-6500/4G/500G/300W/無光驅

4、IPC-810準系統/EPE-1816/ EPE-6110E5/ 250W/無光驅

5、IPC-810準系統/EPE-1816/ EPE-6112E5/250W/無光驅

6、IPC-820/EPE-1816/i3-6100/4G/500G/300W/無光驅

7、IPC-820/EPE-1816/i5-6500/4G/500G/300W/無光驅

8、IPC-820/EPE-1816/i7-6700/4G/1T/300W/無光驅

注:也可以根據客戶需求定制服務。

產品規格

處理器

支持INTEL LGA 1151針腳的第六代 、七代I3/I5/I7 Core? Processor、Intel? Pentium? Processor 、Intel? Celeron? Processor。

支持Intel市面上主流第六代及第七代的I3/I5/I7等處理器

芯片組

Intel H110

系統內存

提供兩條DDR4 1866/2133MHz DIMM內存插槽,單根16GB,最大支持32GB

存貯配置

4個SATA

顯示接口

支持DP、VGA、DVI-D任意三選二顯示

DP 標準板載接口, VGA, DVI-D 以插針形式通過帶鍵仔線材引出.

USB接口

10個USB接口,包含4個USB 3.0和6個USB 2.0

網絡配置

板載2個千兆網卡接口

intel網絡芯片

聲卡配置

1個音頻接口,支持 MIC-IN/LINE-IN/LINE-OUT,采用插針接口,客戶有需求時,可以通過帶鍵仔的線材引出;

SIO接口

串口:2個串口,支持RS232/422/485,插針接口,可以通過DB9線材引出;同時通過LPC擴展接口,還可以擴展4串口;最多可擴至6個串口

并口:1個并口,插針接口,可以通過帶鍵仔的線材引出;

PS2:1個Mini一轉二PS/2 接口

數字I/O

8路數字I/O:4路輸入,4路輸出

電源供電

采用底板ATX電源供電,支持S0、S4、S5;

主板須要支持AC上電自動開機功能。

環境需求

主板工作溫度:(-10)℃~(60)℃

主板貯存溫度:(-20)℃~(80)℃

恒定濕熱:(40)℃ (95)%RH無凝結

操作系統

支持:WIN7、WIN8.1、WIN10、Cent OS  Linux、Red Hat?Enterpr。ise Linux等高內核版本LINUX系統。系統;主板/聲卡/VGA/LAN/GPIO

驅動支持
