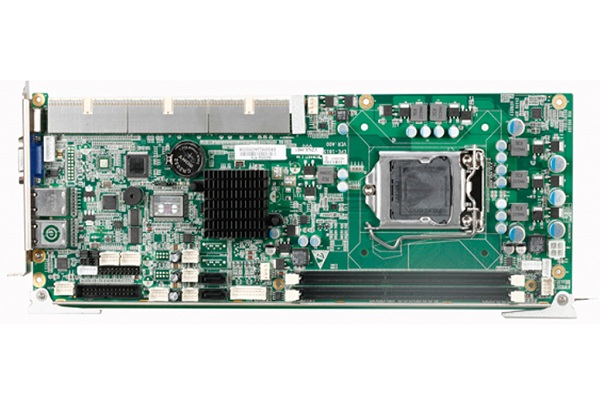

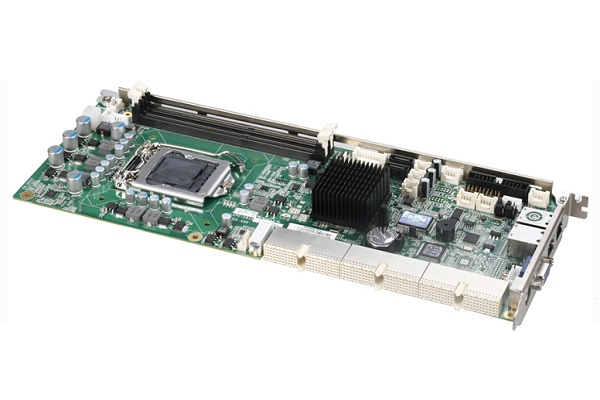

研祥EPE總線(兼容PICMG1.3總線標準)標準全長卡 EPE-1815

研祥EPE總線(兼容PICMG1.3總線標準)標準全長卡 EPE-1815


    EPE-1815是基于Intel? H61/B65/Q67芯片組開發的符合EPE總線規范(兼容PICMG1.3總線標準)的標準全長卡;支持Intel市面上主流的Ivy Bridge/Sandy Bridge LGA1155 雙核/四核 i3/i5/i7處理器、Intel? Pentium? 或Celeron? G系處理器;支持兩條800/1066M/1333M 的DDR3內存條,最大支持16G;EPE加固總線使得該全長卡的可靠性強于傳統的PICMG1.3金手指連接全長卡,具有最優性價比、供貨周期長等特點,能廣泛應用在自動化控制、自動化檢測、石油化工、智能交通、安全監控、機器視覺等領域。

研祥EPE總線(兼容PICMG1.3總線標準)標準全長卡 EPE-1815

可選配置:

1、EPE-1815VNA-H61

2、EPE-1815V2NA-H61

3、EPE-1815VNAU-H61

4、EPE-1815VNA-B65

5、EPE-1815V2NA-B65

6、EPE-1815VNAU-B65

7、EPE-1815VNA-Q67

8、EPE-1815V2NA-Q67

9、EPE-1815VNAU-Q67

備注:也可以根據客戶需求定制服務。

產品規格

處理器

支持LGA1155封裝Intel? Core? Ivy Bridge/Sandy Bridge 處理器,支持FSB總線頻率800/1066/1333MHz

芯片組

Intel? H61/B65/Q67

內存

提供2 條240Pin DDR3 1066/1333內存插槽,支持Un-buffered Non-ECC內存,支持雙通道功能;單條內存插槽最大容量8GB,支持最大內存容量16GB

顯示接口

支持VGA及DVI單顯,VGA+DVI雙顯,其中DVI可選,DVI支持熱插拔功能,支持復制或擴展輸出;VGA最大支持2048×1536@75HZ,32bit色深,DVI最大支持1920×1200@60HZ

音頻

1個HDA音頻接口,支持 Mic-in/Line-in/Line-out

LAN

2個10/100/1000Mbps網絡接口,LAN1可支持網絡喚醒,其中1 個可選

存儲器

H61支持4個SATA 2.0接口,支持熱插拔功能;

B65支持1個SATA 3.0接口,5個SATA 2.0接口(其中2個通過底板擴展),支持熱插拔功能;

Q67支持2個SATA 3.0接口,4個SATA 2.0接口(其中2個通過底板擴展),支持RAID 0、1、5、10,支持熱插拔功能;

其中1個SATA連接器支持安裝SATA接口的DOM盤。

I/O接口

2 個串口,其中COM1 支持喚醒功能,支持RS-232/RS-422/RS-485 模式選擇;同時支持LPC擴展4串口;

1 個并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式;

10 個USB2.0 端口(H61及B65)、14個USB2.0 端口(Q67),其中4個通過底板引出;2個USB3.0可選 (只針對主板只有1個網口的配置),全部插針接口。

1 個PS/2 鍵盤/鼠標接口

1 個8 位數字I/O 接口

擴展總線

采用EPE總線標準,支持1個PCIE×16、4個PCIE ×1或1個PCIE×4、4個USB、2個SATA、I2C、4個PCI master,并提供LPC(Low pin count)擴展

工作環境

0℃~60℃;5%~90%(非凝結狀態)

儲存環境

-20℃~80℃, 5%~90%(非凝結狀態)

看門狗

255級,可編程秒/分,超時中斷或系統復位

電源

采用ATX電源,支持 ACPI S0/S1/S4/S5

尺寸(W×D)

338.6 mm×129.7 mm
