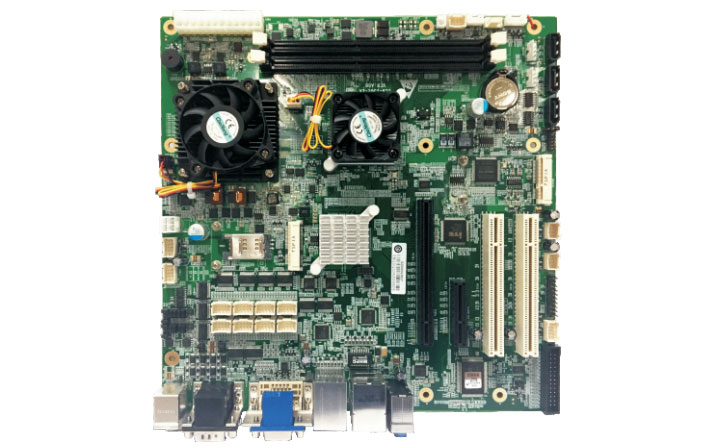

研祥EMBEDDED ATX結構單板 EC9-1501-ZX(B)

研祥EMBEDDED ATX結構單板 EC9-1501-ZX(B)


    EC9-1501-ZX(B)是一款基于兆芯國產化芯片平臺開發的Embedded ATX結構單板電腦,采用先進的ZX-C4580四核處理器和ZX-100S芯片組;支持VGA+DVI雙顯示功能;支持PCIe X16(實際速度X8)、PCIe X4, PCI擴展總線擴展,主要針對銀行ATM/VTM自助終端、自助稅務終端、石油石化、高速公路ETC、政府保密計算機等應用,高端的性能和豐富的功能配置可以發揮重要作用。

研祥EMBEDDED ATX結構單板 EC9-1501-ZX(B)

可選配置:

1、EC9-1501-ZX(B)

2、IPC-630B/EC9-1501-ZX(B)/C4580/250W

3、IPC-630B/EC9-1501-ZX(B)/C4580/2G/1T/250W

備注:也可以根據客戶需求定制服務。

產品規格

處理器

開先ZX-C+四核處理器, ZX-C4580、主頻1.8Ghz

芯片組

ZX-100S芯片組

內存

提供兩條1333/1600MHz DDR3 U-DIMM內存插槽,支持單根內存最大容量16GB,總支持32GB

顯示接口

支持VGA、DVI—D雙顯 ,VGA支持最高分辨率2560*1600,DVI-D支持的 最大分辨率為2048*1536@60Hz

音頻

采用HDA標準,支持MIC-IN/LINE-IN/LINE-OUT

LAN

提供2個10/100/1000Mbps網絡接口(Intel I210網卡),LAN1支持網絡喚醒

存儲器

提供3個SATA 2.0接口,1個M-SATA接口,1個Mini-pcie插槽

I/O 接口

提供10個串口,其中COM1,COM2 支持RS-232/422/RS-485模式選擇,COM1、COM2同時支持5V/12V帶電可選;提供 6個USB2.0接口;提供3個USB3.0接口;提供2個PS/2接口(鍵盤和鼠標接口);提供1個8路數字I/O接口;提供1個TCM接口,1個LPT接口(插針接口,可通過線材引出)

擴展總線

提供2個PCI、1個PCIEX4(實際速度為PCIEX1)、1個PCIEX16

工作溫度

-10℃~ 60℃;5% ~ 95%(非凝結狀態)

存儲環境

-20℃~ 80℃ , 5% ~ 95%(非凝結狀態)

看門狗

255 級,可編程秒/分,超時中斷或系統復位

電源

采用標準 ATX 電源供電

尺寸(W×D )

244 mm(長)× 244 mm(寬)
