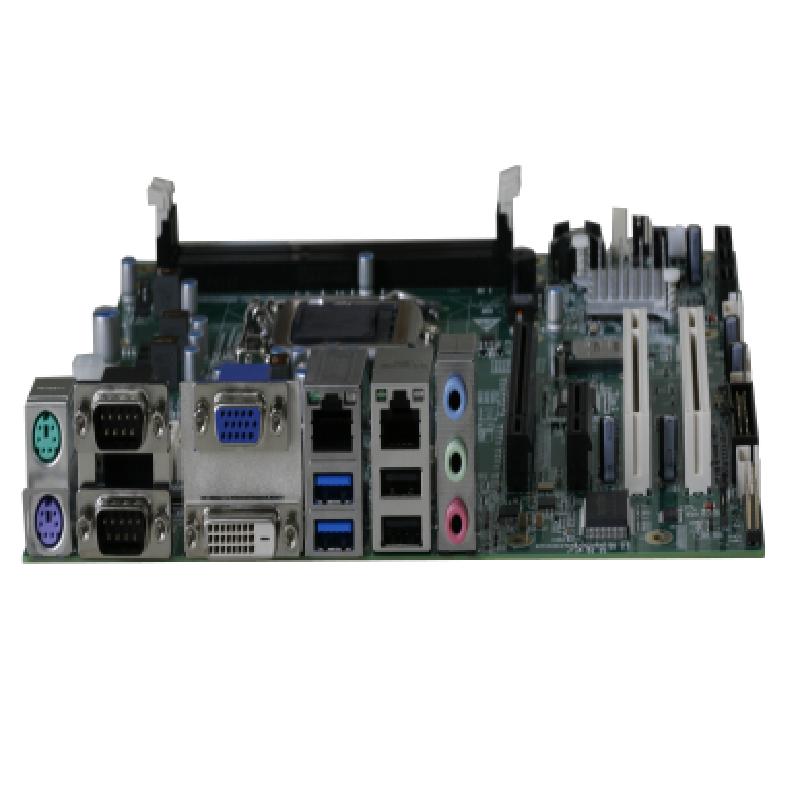

研祥Embedded ATX結構單板電腦 EC9-1501-ZX

研祥Embedded ATX結構單板電腦 EC9-1501-ZX


    EC9-1501-ZX是一款基于兆芯國產化芯片平臺開發的Embedded ATX結構單板電腦,采用先進的ZX-C4701四核處理器和ZX-100S芯片組;支持VGA+DVI雙顯示功能;支持PCIe X16(實際速度X8)、PCIe X4, PCI擴展總線擴展,主要針對銀行ATM/VTM自助終端、自助稅務終端、石油石化、高速公路ETC、政府保密計算機等應用,高端的性能和豐富的功能配置可以發揮重要作用。



    • 支持國產化兆芯4核CPU(ZX-C4701)及ZX-100S的芯片組,ZX-C4701和ZX-100S的性能相當于G1820和H81
    • 支持兩條1333/1600MHz DDR3內存,最大內存容量可達32GB
    • VGA、DVI-D雙顯示功能
    • 支持6個USB2.0,3個USB3.0,9個串口
    • 支持PCIe X16(實際速度為X8)、PCIe X4, PCI總線擴展
    • 支持TCM模塊,具有獨特的安全加密系統,支持SM3和SM4國密算法
    • 支持的操作系統:win7、win8、win10、Linux及國內的中標麒麟等操作系統(可以實現軟硬件全部國產化)






處理器

支持開先ZX-C+四核處理器,此款板卡采用ZX-C4701

芯片組

ZX-100S芯片組

內存

提供兩條1333/1600MHz DDR3 U-DIMM內存插槽,支持單根內存最大容量16GB,總支持32GB

顯示接口

支持VGA、DVI—D 雙顯,VGA支持最高分辨率為2560*1600 ,DVI-D支持的最大分辨率為2048*1536@60Hz

音頻

采用HDA標準,支持MIC-IN/LINE-IN/LINE-OUT

LAN

提供2個10/100/1000Mbps網絡接口(Intel I210網卡),LAN1支持網絡喚醒

存儲器

提供3個SATA 2.0接口,1個M-SATA接口,1個Mini-pcie插槽

I/O接口

提供10個串口,其中COM1,COM2  支持RS-232/422/RS-485模式選擇,COM1、COM2同時支持5V/12V帶電可選;提供 6個USB2.0接口;提供3個USB3.0接口;提供2個PS/2接口(鍵盤和鼠標接口);提供1個8路數字I/O接口;提供1個TCM接口,1個LPT接口(插針接口,可通過線材引出)

擴展總線

提供2個PCI、1個PCIEX4(實際速度為PCIEX1)、1個PCIEX16

工作溫度

-10℃~60℃;濕度:5%~95%(非凝結狀態)

儲存環境

-20℃~80℃;濕度:5%~95%(非凝結狀態)

看門狗

255級,可編程秒/分,超時中斷或系統復位

電源

   采用標準ATX電源供電

尺寸(W×D×H)

244 mm(長)× 244 mm(寬)
