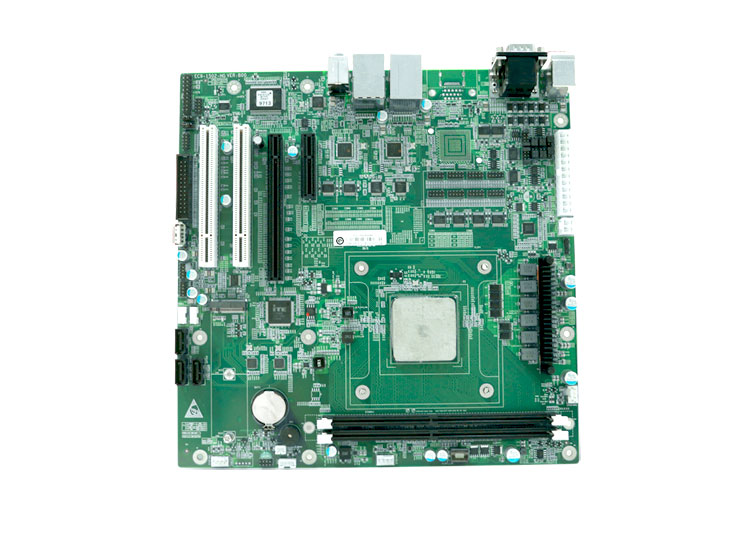

研祥EMBEDDED ATX單板 EC9-1502-HG

研祥EMBEDDED ATX單板 EC9-1502-HG


    EC9-1502-HG是一款基于海光HYGON3135四核或3185八核處理器開發的小型緊湊壁掛整機,配合使用WIN7/WIN10/麒麟操作系統,能實現整個平臺的穩定、可靠運行和達到自主 可控的目標,能廣泛應用于激光產業鏈、安檢行業、高端制造、機器視覺等自動化應用領域。

研祥EMBEDDED ATX單板 EC9-1502-HG

可選配置:

1、IPC-630B/EC9-1502-HG-3135/4G/1T/250W

2、IPC-630B/EC9-1502-HG-3135/4G/1T/250W/顯卡

3、IPC-630B/EC9-1502-HG-3185/8G/1T/250W

4、IPC-630B/EC9-1502-HG-3185/8G/1T/250W/顯卡

備注:也可以根據客戶需求定制服務。

產品規格

處理器

海光HYGON3135  3.2GHz四核處理器 或HYGON3185  3.0GHz八核處理器

芯片組

BGA1515/DM1

內存

提供2條DDR4 2400/2666MHz UDIMM內存插槽,單根16GB,最大支持32GB

顯示接口

搭配顯卡使用

音頻

1個音頻接口,支持LINE-OUT/MIC-IN



LAN

提供2個10/100/1000Mbps網絡接口

存儲器

3個SATA 3.0,一個M.2接口

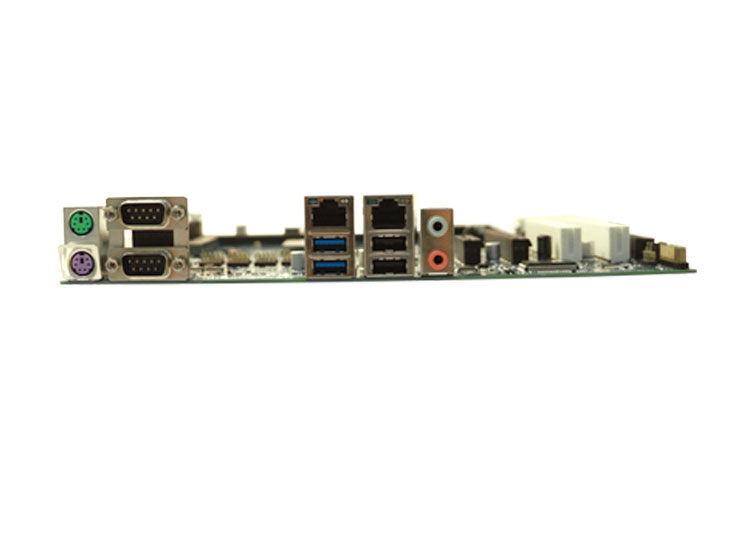

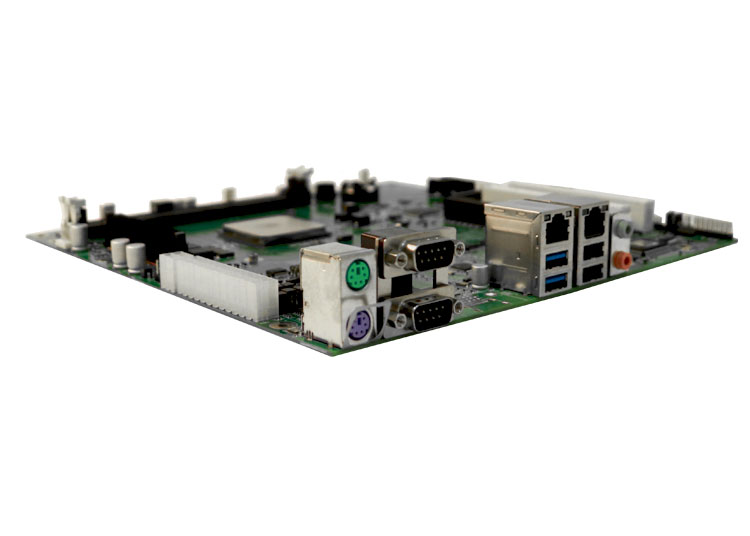

I/O <接口

提供9個USB接口,其中2個USB3.0,2個USB2.0板載IO接口,主板上1個立式USB2.0插座,主板上有2個插針,可通過線材引出4個USB2.0接口 10個串口 1個PS/2鍵盤鼠標接口 1個LPT接口,1個TPM接口 1個8路數字I/O



擴展總線

1個PCI_EX16,1個PCI_EX4,2個PCI

主板工作溫度

-5℃~ 60℃;5% ~ 95%(非凝結狀態)

主板存儲環境

-20℃~ 80℃  , 5% ~ 95%(非凝結狀態)

看門狗

255 級,可編程秒/分,超時中斷或系統復位

電源

采用標準 ATX 電源供電

尺寸 (W<×D )

244 mm(長)× 244 mm(寬)
