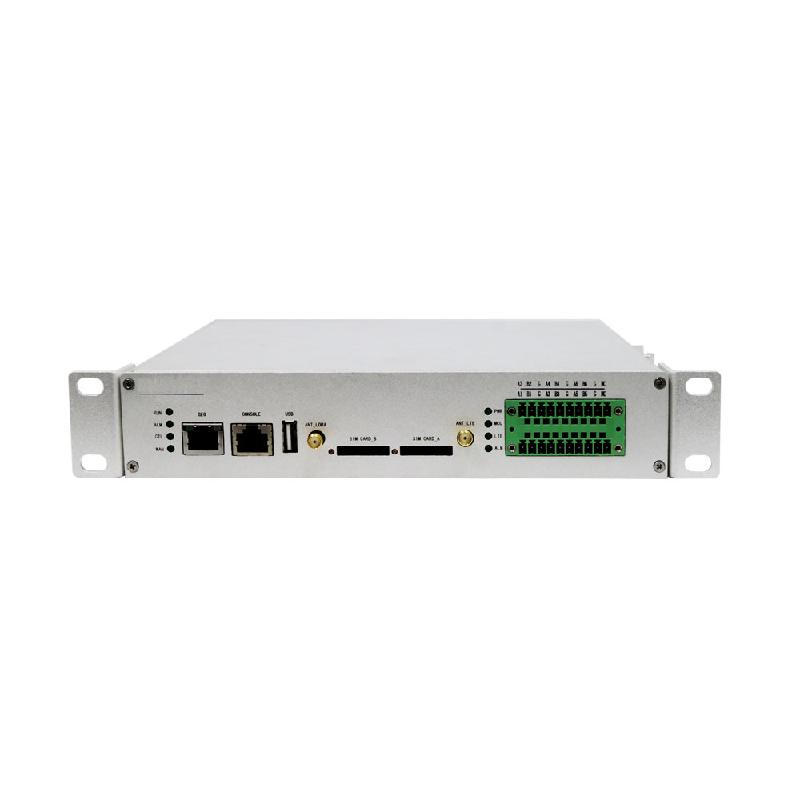

研祥配電智能網關SPC-4101

研祥配電智能網關SPC-4101


    SPC-4101AA2039配電智能網關是一款基于物聯網的通信設備,可做為電力臺區的監控終端,支持典型配電房終端設備快速接入,可屏蔽終端設備差異性,快速實現各類傳感器數據接入,獲取設備狀態監測、環境安防監控、低壓電氣量監測等數據。可與各類傳感器備相連,實現不同協議內容的傳感器數據轉換,并以物聯網協議向上對接物聯網平臺。配電智能網關定位于低壓配電物聯網核心,采用平臺化硬件設計和邊緣計算架構,支持就地化數據存儲與決策分析,可實現配電網的智能管理,具備可靠性、經濟性、擴展性、通用性、智能化等特性。
    • Huawei EC Core-L,基于ARM Cortex A9雙核處理器,主頻700MHz
    • 內嵌華為專用Linux系統,支持邊緣計算、容器和端云協同技術
    • 支持4G LTE及LORA無線通訊,提供三相載波HPLC接口
    • 4個千兆RJ45網絡接口, 4個RS485三線制串口和2個RS485/RS232可調三線制串口
    • 符合IEC61850電力行業四級標準

系統配置 CPU Huawei EC-Core-L,基于ARM Cortex A9雙核處理器,主頻≥700M
內存 核心板板載512MB DDR3內存
存儲設備 存儲 1G FLASH(核心板板載)
I/O接口 前置 1個千兆RJ45網絡接口,  1個Console調試串口,  4個三線RS485串口,  2個三線RS232串口 2個SIM卡槽,  1個LORA天線SMB接口,  1個4G天線SMB接口,  1個支持熱拔插的USB口
后置 3個千兆RJ45網絡接口,  1個船型開關,  1個5Pin三相載波HPLC口電源接口 1個外殼接地端子,  1個3Pin電源接口
指示燈 前面板指示燈:RUN、ALM、CTL、WAN、PWR、MCU、LTE和電以太網口連接、數據燈 后面板指示燈:電以太網口連接、數據燈
電源模塊 單電源,輸入范圍 AC85V~265V OR DC40~ 370V;頻率 47~ 63Hz
機箱尺寸 含掛耳尺寸:  266.6mm×224mm×44mm 不含掛耳尺寸:  224mm×225.6mm×44mm
凈重 4.5Kg(不包含包裝、配件重量)
顏色 銀白色
溫度 LTE最大發射功率情況;-25℃~+65℃ LTE典型發射功率情況:-25℃~+70℃ 存儲溫度:-40℃~+85℃
濕度 5%到95%(非凝結)
電磁兼 容性 GB/T 15153.1- 1998 裝置應能承受規定的嚴酷等級為Ⅲ的干擾試驗,試驗頻率為1MHz,試驗電壓為共模2500V,差模1000V的衰減振 蕩波干擾試驗
GB/T 15153.1- 1998 GB/T 17626.x 裝置能承受GB/T15153.1-1998 標準規定的Ⅳ級(接觸放電8kV)靜電放電干擾試驗 GB/T 17626.3-2006射頻電磁場輻射抗擾度(III)級 GB/T 17626.4-2006沖脈群抗擾度(IV)級 GB/T 17626.5-2008浪涌(沖擊)抗擾度(IV)級 GB/T 17626.6-2017傳導抗擾度(III)級 GB/T 17626.8-2006工頻磁場擾抗擾度(V)級 GB/T 17626.9-1998脈沖磁場抗擾度(V)級 GB/T 17626.10-2017阻尼振蕩磁場抗擾度(IV)級 GB/T 17626.12-1998 振蕩波抗擾度試驗(III/IV)級
其它干擾 裝置通過了符合1000kV工程要求的其它電磁干擾試驗
安規 GB/T14598.3- 2006(eqv IEC60255-5) 介質強度:規定的交流電壓為2.5kV(強電回路)或500V(弱電回路)、頻率為50Hz、歷時1min 的介質強度試驗,而無 擊穿和閃絡現象。 絕緣電阻:用開路電壓為500V的測試儀器測定裝置的絕緣電阻值不小于100MΩ 沖擊電壓:峰值為5kV(強電回路)或1kV(弱電回路)的標準雷電波的沖擊電壓試驗 漏電流:對地漏電流≤3.5mA
機械環境適應性 抗振動:裝置能承受GB/T 11287(idt IEC60255-21-1)規定的I級振動響應和振動耐受試驗 抗沖擊:裝置能承受GB/T 14537(idt IEC60255-21-2)規定的I級沖擊響應和沖擊耐受試驗,以及I級碰撞試驗 熱性能(過載能力):裝置的熱性能(過載能力)符合DL/T478-2001的以下規定: 電源回路:80%~115%額定電壓,連續工作。
可靠性 平均無故障工作時間:MTBF≥50000h 平均維修時間:MTTR≤0.5h
