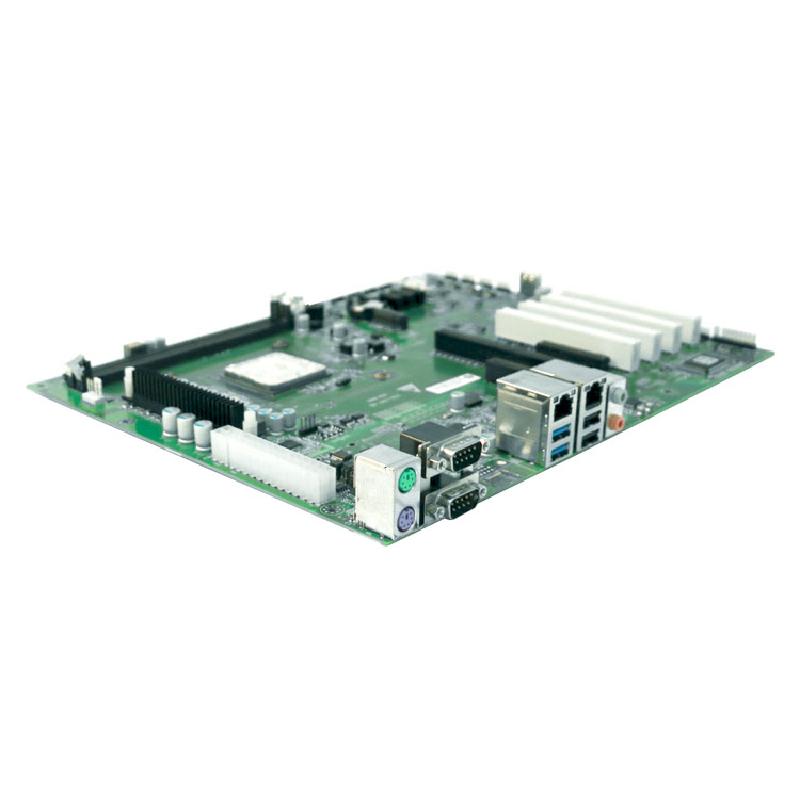

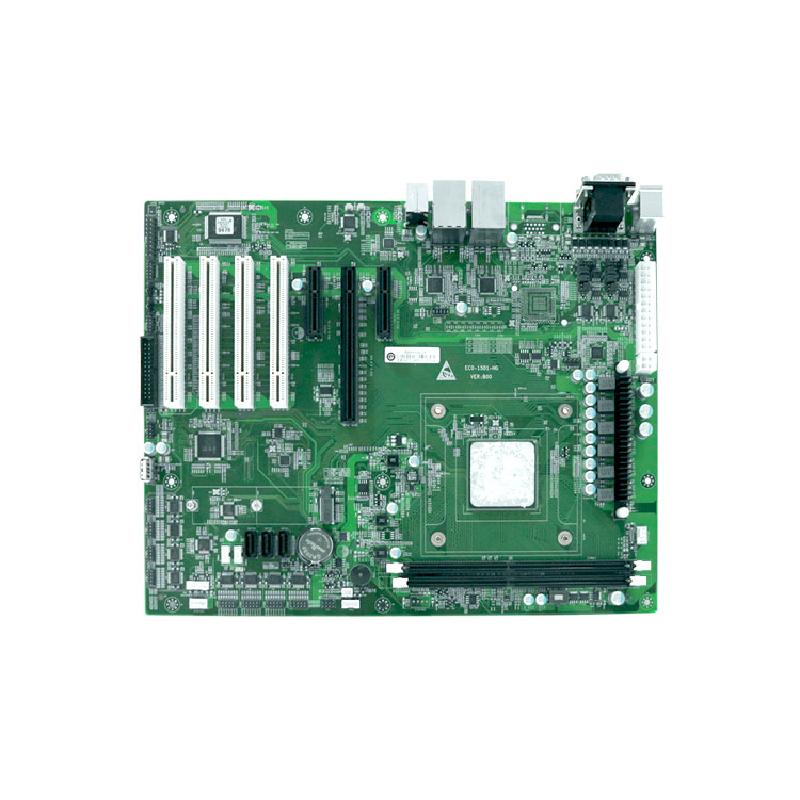

研祥標準ATX 主板EC0-1501-HG

研祥標準ATX 主板EC0-1501-HG


    研祥EC0-1501-HG是一款基于海光HYGON3135四核或3185八核處理器開發的標準ATX主板, 可兼容搭配IPC-710\IPC-810E等機箱;可搭配2條DDR4 內存插槽,3個標準SATA接口,1個M.2 接口;7個USB2.0端口, 2個U SB3.0端口,2個千兆網口,3個PCIE,4個PCI擴展口,能廣泛應用于智能制造領域各個行:激光產業鏈、3C手機產業鏈、石油石化、鐵路高鐵、環保等領域。
    • 高性能海光HG3135 3.2GHz四核處理器 或HG3185 3.0GHz八核處理器
    • 支持9個USB接口,10個COM口
    • 支持1個PCIE*4、1個PCIE*16 、1個PCIE*1、4個PCI接口
    • 麒麟、Linux、Windows等多種操作系統適配

處理器 海光HYGON3135  3.2GHz四核處理器 或HYGON3185  3.0GHz八核處理器
芯片組 BGA1515/DM1
內  存 提供2條DDR4 2400/2666MHz UDIMM內存插槽,單根16GB,最大支持32GB
顯示接口 搭配顯卡使用
USB接口 提供9個USB接口 其中2個USB3.0,2個USB2.0板載IO接口 主板上提供1個立式USB2.0插座; 主板上有2個插針,可通過線材引出4個USB2.0接口
網絡配置 2個千兆網口,英特爾網口芯片,其中1個支持網絡喚醒
存儲接口 3個SATA 3.0,一個M.2接口
聲卡配置 支持音頻,LINE-OUT/MIC-IN
SIO接口 10個串口,COM1/COM2個支持RS-232/422/485
1個PS/2鍵盤鼠標接口
1個LPT接口,1個TPM接口 I2C接口:提供給外部模塊訪問,主要是配機箱前面的LCM模塊,插針接口,需要制作配套的線材;
數字I/O 1個8路數字I/O插針
總線擴展 1個PCI_EX16,1個PCI_EX4,1個PCI_EX1(X4連接器)、4個PCI
電源供電 標準ATX電源供電
環境需求 主板工作環境:溫度:-5℃~60℃,濕度:5%--95%(非凝結狀態)
主板存儲環境:-20℃~80℃,濕度:5%--95%(非凝結狀態)
操作系統 WIN7、WIN10、LINUX、國產麒麟操作系統
尺寸 標準ATX尺寸305mm×244mm
