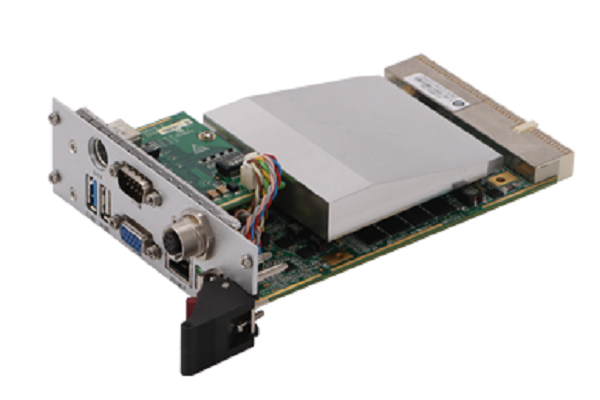

研祥標準3U COMPACTPCI主板 CPC-3815B

研祥標準3U COMPACTPCI主板 CPC-3815B

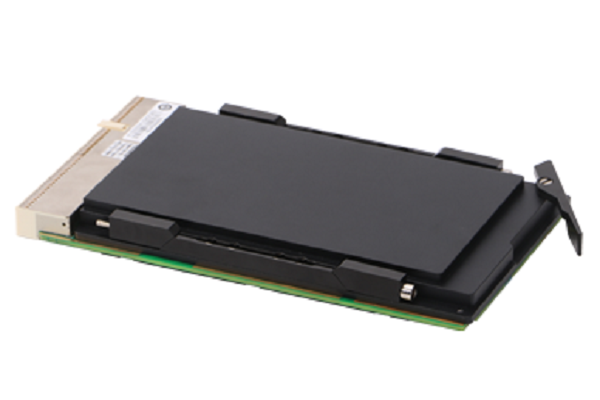

    CPC-3815B是一款標準3U CompactPCI主板。產品采用Intel新一代低功耗高性能Atom處理器,圖形核心整合Intel? HD第七代圖形引擎,支持DX11及3D輸出。板載4GB DDR3L 1333/1600MT/s內存, 16G SSD存儲可選,同時提供VGA,千兆以太網口,串口,USB,SATA及音頻接口,并可通過PMC接口提供更多IO擴展可能。 該產品處理器、內存、硬盤等主要部件均為板載,傳導加固版本專門針對惡劣環境設計,具有超低功耗、寬溫、抗震動沖擊等特點。產品同時兼容EN50155 ,也是高可靠性軌道交通應用的理想平臺。

    板載Intel? Atom? E3845低功耗處理器, 1.91GHz四核

    板載4GB DDR3內存,16G SSD,4HP /8HP /8HP PMC多版本可選, IO接口完備

    適用整機無風扇環境

    EN50155兼容


研祥標準3U COMPACTPCI主板 CPC-3815B

可選配置:

1、CPC-3815B-01

     4HP單槽 /Baytrail-I /E3845(1.91GHz) /4G DDR3 /板載16G SSD /VGAx1 /LAN x2 /USB3.0 x1

2、CPC-3815B-02

     8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /SATA /LAN x2 /COM x1 /USB3.0 x1 /

     USB2.0 x1 /PS/2 KB/MS /MIC-in /Line-out

3、CPC-3815B-03

     8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /SATA /LAN x2 /COM x1 /

     USB3.0 x1 /USB2.0 x1 /PS/2 KB/MS /MIC-in /Line-out

4、CPC-3815B-04

     8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /VGAx1 /PMC /LAN x2 /USB3.0 x1

5、CPC-3815B-05

     8HP雙槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /VGAx1 /PMC /LAN x2 /USB3.0 x1

6、CPC-3815B-MIL

     4HP單槽 /Baytrail-I /E3845(1.91GHz) / 4G DDR3 /板載16G SSD /IO后出線:

     VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2/PS/2(KB/MS)



7、CPC-RP3815B

     8HP雙槽:VGAx1/SATA x1 /LAN x2/COM x1/USB2.0 x2

備注:也可以根據客戶需求定制服務。

產品規格

統

處理器

    Intel? E3845(1.91 GHz)

芯片組

    Intel? Baytrail-I

內存

    板載4G DDR3內存

顯示接口

    前板:VGA x1

    后I/O板:VGA x1

    雙顯輸出,支持雙VGA顯示

LAN

    前面板2 x10/100/1000M以太網口

    后背板:2路獨立的10/100/1000M以太網口到后IO板 (與前板2路網口切換,通過BIOS 二選一)

串口

    前板:1 x COM port on DB9 (RS232/422/485)( CPC-3815B-02)

    后I/O板:1 x COM (RS232/422/485)

USB

    前板:1 x USB 2.0 type A, 1 x USB 3.0 type A

    后I/O板:2 x USB2.0

音頻

    前板:Mic-in / Line-out (CPC-3815B-02)

存儲

    板載16GB SSD,

     1 x SATA 2.0 (前板與后IO板切換,默認為前板)

工作溫濕度

    -40℃~+60℃ 無風扇

    -40℃~+85℃ 需篩選,強制風冷

    相對濕度:5%~90% 非凝結

    存儲溫度:-40℃~+85℃

機械規格

     尺寸規格:169.3mm(長)×100mm(寬)×15.5mm(高)

    沖擊:20g,11ms

    振動(5Hz-200Hz):

     1.5g (工作狀態)

     2.0g (非工作狀態)

兼容規范

    PICMG 2.0 R3.0 Compact PCI Specification

操作系統

    Win7、Win10、VxWorks 6.9、Linux
