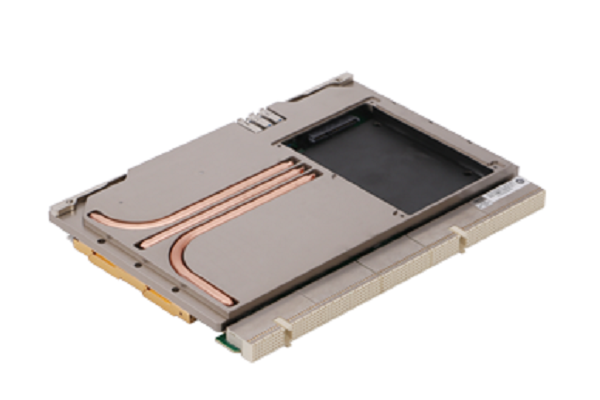

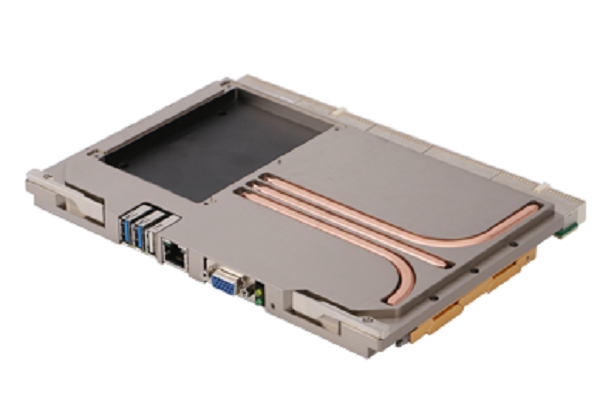

    CPC-1818是一款標準6U CompactPCI主板,產品基于Intel? Skylake平臺,采用Intel? 六代高性能、低功耗處理器,板載8GB DDR4內存及 16G SSD存儲,2路VGA,1路DP顯示接口,同時提供及4個千兆網口及串口,USB3.0等豐富IO接口。 產品采用 Intel? Skylake-H 平臺,在提供高性能處理能力同時降低功耗,并且提供以太網 /USB3.0 /SATA3 /串口等豐富IO接口,可實現更高帶寬數據傳輸。產品符合 PICMG 2.0 CompactPCI? 規范,另有寬溫加固版本可選,滿足車載、艦載、機載、星載、彈載及軌道交通等對可靠性和可用性有較高要求的應用領域。

研祥標準6U COMPACTPC主板處理器 CPC-1818

產品規格

統

   處理器

Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz,4核8線程),或Intel? Core? i3-6102E 1.9GHz Processor(3M Cache 雙核4線程)

   芯片組

Intel?Skylak-H +PCH-H CM236

    內存

板載8GB,DRR4 2133,支持Un-buffered NO ECC雙通道功能

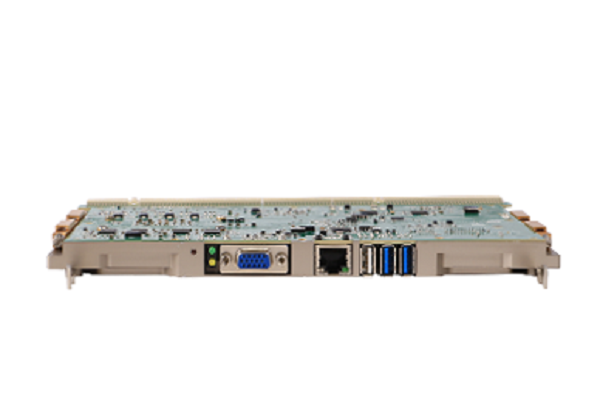

顯示接口

VGA×2(其中一路背板引出),DP×1;支持操作系統下三顯輸出

LAN

前面板2個千兆以太網口

后背板:2路獨立的10/100/1000M以太網口到后IO板

IO接口

USB:4路,其中前面板USB3.0×2,后背板引出USB2.0×2

COM:前面板提供1個標準DB9串口,支持RS232/RS485/RS422,后面板1個DB9串口支持RS-232

前板PS/2鍵盤鼠標復合接口×1

存儲

板載SSD 16GB或mSATA(二選一),同時提供四路SATA信號引出到后IO

工作溫濕度

工作溫度: -25℃ ~ +55℃

相對濕度:10%~90% 非凝結

貯存環境

溫度:-40℃~+80℃

濕度:10%~95%(非凝結狀態)

機械規格

尺寸規格:233.3mm(長)×162mm(寬)×19.2mm(高)

沖擊:20g,11ms

振動(5Hz-200Hz):

 1.5g (工作狀態)

 2.0g (非工作狀態)

兼容規范

PICMG 2.0 R3.0 Compact PCI Specification

操作系統

Windows7 32/64bit、Windows8.1 64bit、Linux
