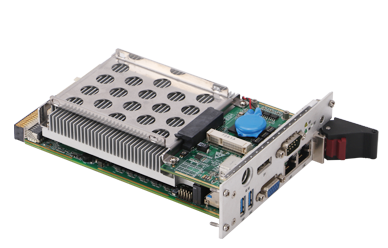

研祥標準3U COMPACTPCI主板 CPC-3816B

研祥標準3U COMPACTPCI主板 CPC-3816B


    CPC-3816B是一款標準3U CompactPCI主板。主板采用Skylake平臺CM236芯片組

板載最新 8GB DDR4 2133MT/s內存,采用Intel六代高性能的處理器,圖形核心整合Intel? HD Graphics圖形引擎、支持DX11及3D輸出。IO接口豐富,提供16G SSD板載存儲,2路VGA,1路DP顯示接口,2個USB3.0/USB2.0接口,2個USB2.0,2個串口,3個SATA3.0接口及4個千兆網口。 該產品處理器、內存、硬盤等主要部件采用板載設計,最大限度的保證系統的高可靠性,面向航天航空、機載車載等苛刻環境,數據采集等應用領域需求。同時,產品設計遵循EN50155 規范,為軌道交通應用提供性能優異的高可靠平臺。

  • 板載第6代Skylake平臺高性能Intel? Core? i7處理器
  • 符合EN50155 規范,滿足軌道交通應用
  • 板載8GB DDR4內存,16G固態電子盤
  • 豐富的IO接口,支持多顯功能
產品規格
系統配置處理器Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz,4核8線程),或Intel? Core? i3- 6102E 1.9GHz Processor(3M Cache 雙核4線程)
芯片組CM236芯片組
內存板載8G DDR4內存,DRR4 2133 內存顆粒,支持雙通道功能

顯示接口

VGA×2(其中一路背板引出)DP×1;支持操作系統下三顯輸出

LAN

前面板2個千兆以太網口

Io接口

USB:4路,其中前面板USB3.0×2,后背板引出USB2.0×2COM:前面板提供1個標準DB9串口,支持RS232/RS485/RS422,后面板1個DB9串口支持RS-232 前板PS/2鍵盤鼠標復合接口×1

存儲

板載SSD 16GB或mSATA(二選一),同時提供兩路SATA信號引出到后IO

貯存環境

溫度:-40℃~+85℃濕度:10%~95%(非凝結狀態)
工作溫濕度工作溫度:-20℃ ~ +55℃相對濕度:5%~90% 非凝結

機械規格

尺寸規格:160mm(長)×100mm(寬)×8HP 沖擊:20g,11ms 振動 (5Hz-200Hz):1.5g (工作狀態) 2.0g (非工作狀態)

兼容規范

PICMG 2.0 R3.0 Compact PCI Specification

操作系統

Windows7 32/64Bit, Windows8.1 64Bit, Linux; VxWorks 支持;
訂購信息
料號型號描述

0030-021351

CPC-3816B-01

Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD/LAN x2/COMx1

0030-021361

CPC-3816B-02

Skylake/I3-6102E/8G DDR4/VGAx1/DPx1/SATA /mSATAx1/LAN x2/COMx1

0030-021571

CPC-3816B-03

Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA /mSATAx1/LAN x2/COMx1

0030-021581

CPC-3816B-04

Skylake/ I3-6102E/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD /LAN x2/COMx1

0060-005001

CPC-RP3816B

后IO板:VGAx1/SATA x2 /LAN x2/COM x1/USB x2
