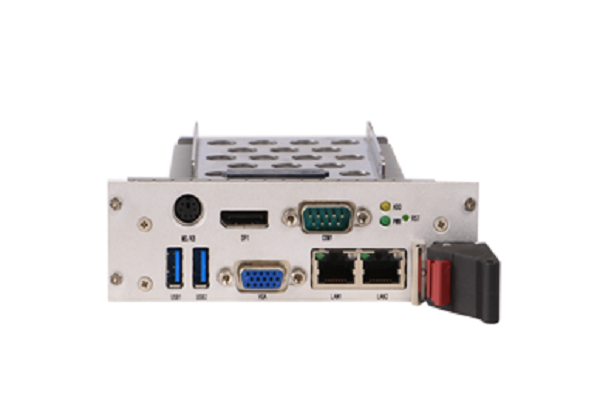

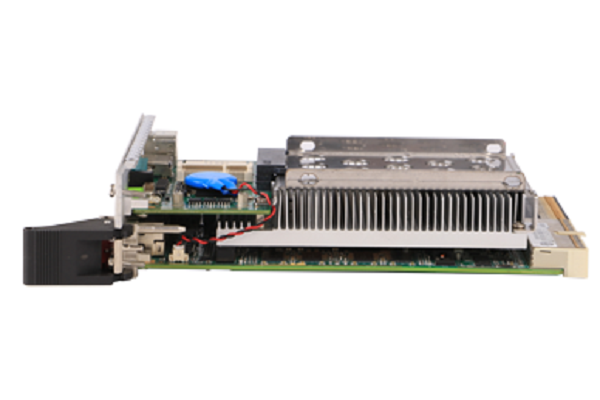

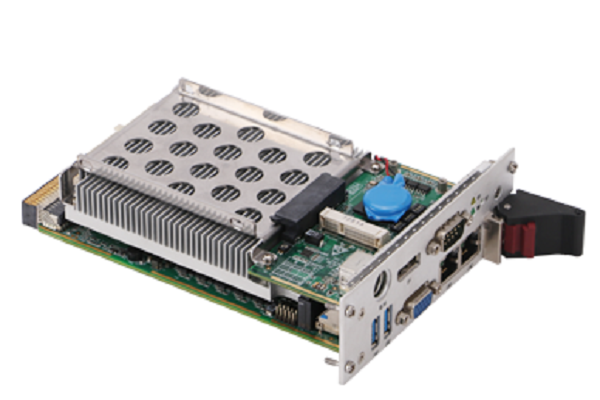

研祥標準3U COMPACTPCI主板 CPC-3816B

研祥標準3U COMPACTPCI主板 CPC-3816B


    CPC-3816B是一款標準3U CompactPCI主板。主板采用Skylake平臺CM236芯片組,板載最新 8GB DDR4 2133MT/s內存,采用Intel六代高性能的處理器,圖形核心整合Intel? HD Graphics圖形引擎、支持DX11及3D輸出。IO接口豐富,提供16G SSD板載存儲,2路VGA,1路DP顯示接口,2個USB3.0/USB2.0接口,2個USB2.0,2個串口,3個SATA3.0接口及4個千兆網口。 該產品處理器、內存、硬盤等主要部件采用板載設計,最大限度的保證系統的高可靠性,面向航天航空、機載車載等苛刻環境,滿足雷達、電子對抗、火炮控制、數據采集等應用領域需求。同時,產品設計遵循EN50155 規范,為軌道交通應用提供性能優異的高可靠平臺。

研祥標準3U COMPACTPCI主板 CPC-3816B

可選配置:

1、CPC-3816B-01/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD/LAN x2/COMx1

2、CPC-3816B-02/Skylake/I3-6102E/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1

3、CPC-3816B-03/Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA /MSATAx1/LAN x2/COMx1

4、CPC-3816B-04/Skylake/ I3-6102E/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD /LAN x2/COMx1

5、CPC-RP3816B/VGAx1/SATA x2 /LAN x2/COM x1/USB x2

備注:也可以根據客戶需求定制服務。

產品規格

統

處理器

 Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz,4核8線程),或Intel? Core? i3-6102E 1.9GHz Processor(3M Cache 雙核4線程)

芯片組

 CM236芯片組

內存

 板載8G DDR4內存,DRR4 2133 內存顆粒,支持Un-buffered NO ECC雙通道功能

顯示接口

  VGA×2(其中一路背板引出),DP×1;支持操作系統下三顯輸出

LAN

  前面板2個千兆以太網口

  后背板:2路獨立的10/100/1000M以太網口到后IO板

IO接口

 USB:4路,其中前面板USB3.0×2,后背板引出USB2.0×2

 COM:前面板提供1個標準DB9串口,支持RS232/RS485/RS422,后面板1個DB9

 串口支持RS-232

 前板PS/2鍵盤鼠標復合接口×1

存儲

板載SSD 16GB或mSATA(二選一),同時提供兩路SATA信號引出到后IO

工作溫濕度

  工作溫度: -20℃ ~ +55℃

 相對濕度:5%~90% 非凝結

貯存環境

 溫度:-40℃~+85℃

  濕度:10%~95%(非凝結狀態)

機械規格

  尺寸規格:169.3mm(長)×100mm(寬)×8HP

  沖擊:20g,11ms

  振動(5Hz-200Hz):

     1.5g (工作狀態)

     2.0g (非工作狀態)

兼容規范

   PICMG 2.0 R3.0 Compact PCI Specification

操作系統

   Windows7 32/64Bit, Windows8.1 64Bit, Linux;

  VxWorks 支持;
