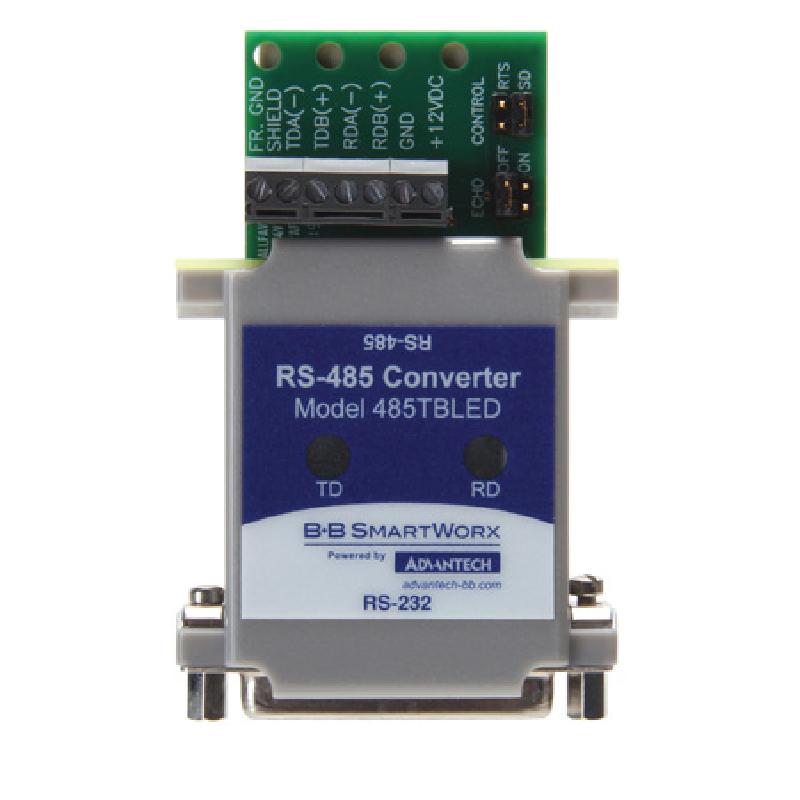

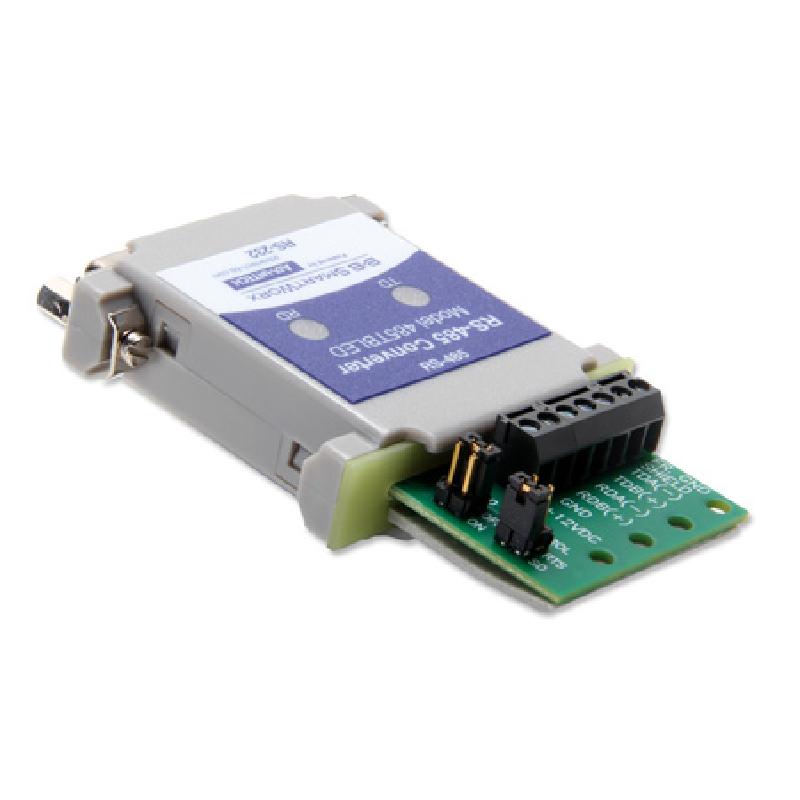

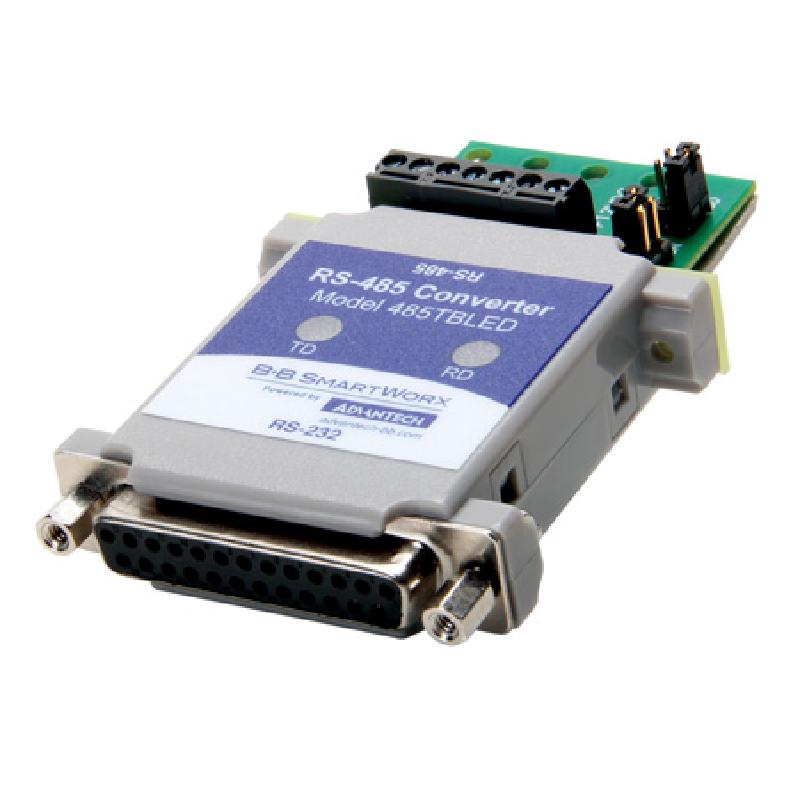

研華BB-485TBLED 串口轉換器,RS-232 DB25 母頭至RS-485 TB

研華BB-485TBLED 串口轉換器,RS-232 DB25 母頭至RS-485 TB


  • 將RS-232信號轉換為RS-485信號
  • 將數據通信傳輸距離擴展至1219米(4000英尺)
  • 數據傳輸速率:高達115.2 kbps
  • 快速線纜安裝
  • 接線端子便于接線
  • 多點功能-每個驅動器至多32個接收器
  • 需要12 Vdc電源(不包括在內,單獨出售)
  • 該產品將不平衡差分的全雙工RS-232信號轉換為平衡差分的全或半雙工RS-422或RS-485信號。RS-485是RS-422標準的增強版,允許在雙線或四線系統上使用多個驅動器和接收器。RS-232端口配置為DCE端口,具有一個DB25母頭連接器,支持引腳2(TD輸入)、3(RD輸出)和7(信號接地)。引腳4(RTS)和5(CTS)連接在一起,引腳6(DSR)、8(CD)和20(DTR)也連接在一起。引腳1(機架接地)和7(信號接地)直接連接到RS-485接線端子。RS-485接線板支持傳輸數據(A)和(B)、接收數據(A和)、機架接地、信號接地和12 VDC輸入。
