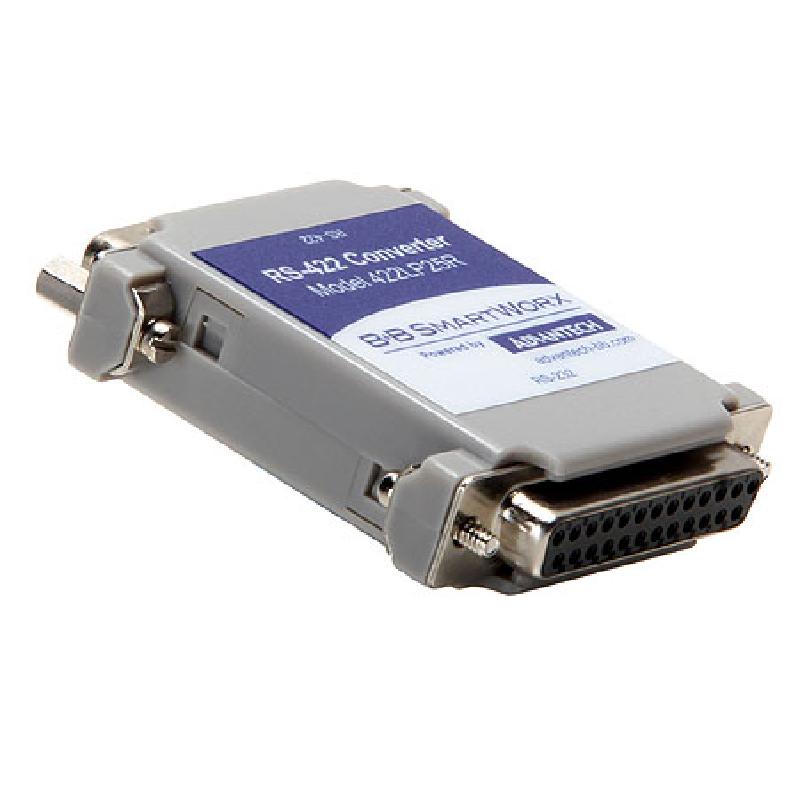

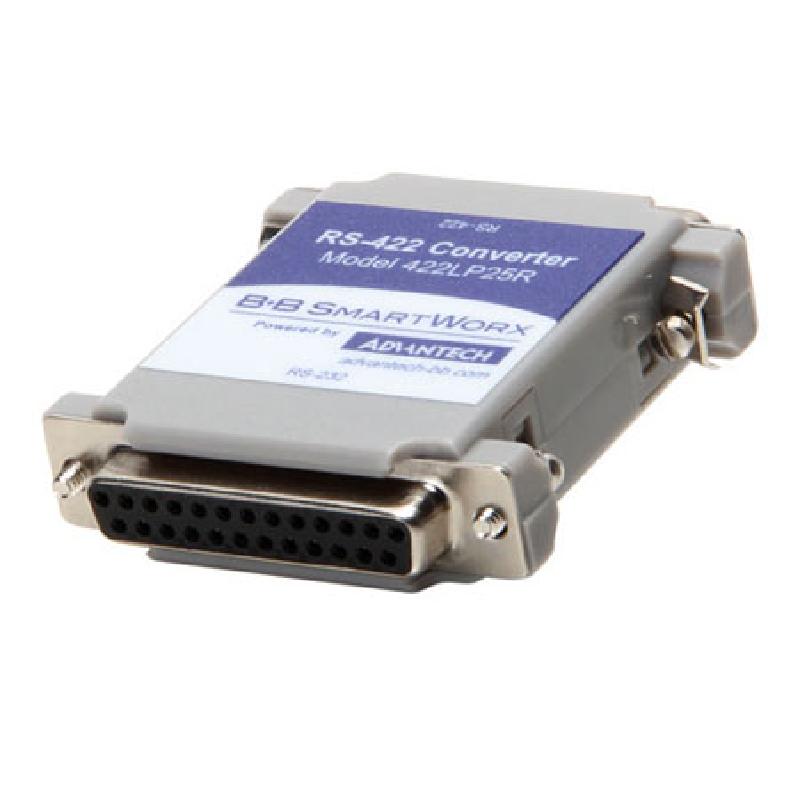

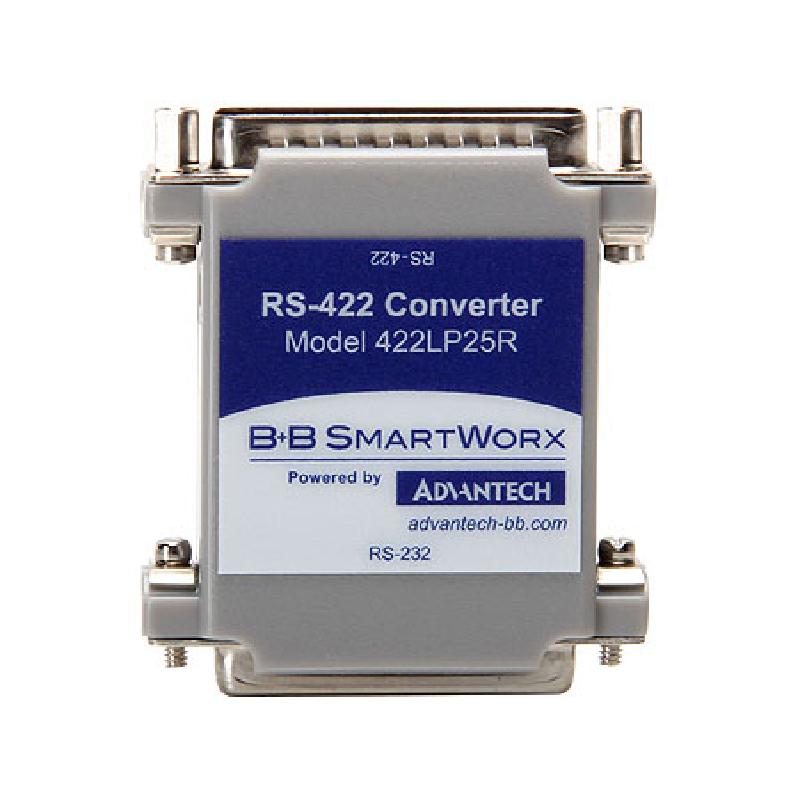

研華BB-422LP25R 串口轉換器,RS-232 DB-25 F至RS-422 DB25 M,端口供電

研華BB-422LP25R 串口轉換器,RS-232 DB-25 F至RS-422 DB25 M,端口供電


  • 將RS-232 TD和RD轉換為平衡差分的RS-422信號
  • 將RS-232數據信號傳輸距離擴展至1.2公里(4000英尺)
  • 數據速率高達115.2 kbps
  • 連接器:DB25 公頭/DB25 母頭
  • 由RS-232握手線路供電-無需電源
  • RS-232到RS-422轉換器,將不平衡差分的RS-232信號轉換為平衡差分的RS-422信號。用于該轉換器的功率來自傳輸數據線(引腳2)和握手控制線(引腳4、5、6、8和20)。當這些線路處于正電壓或負電壓狀態時,轉換器可以從這些線路獲得功率。這允許在不考慮握手線路的軟件控制的情況下在應用中使用轉換器。如果沒有可用的握手線路,并且所有電源都必須來自傳輸數據線路,則轉換器可以驅動有限的電纜長度。這種情況的解決方案是只驅動幾百英尺的傳輸線,而不是用小于1000歐姆的電阻器終止傳輸線。當有更多的握手線路可用時,可以驅動更長長度的電纜。
