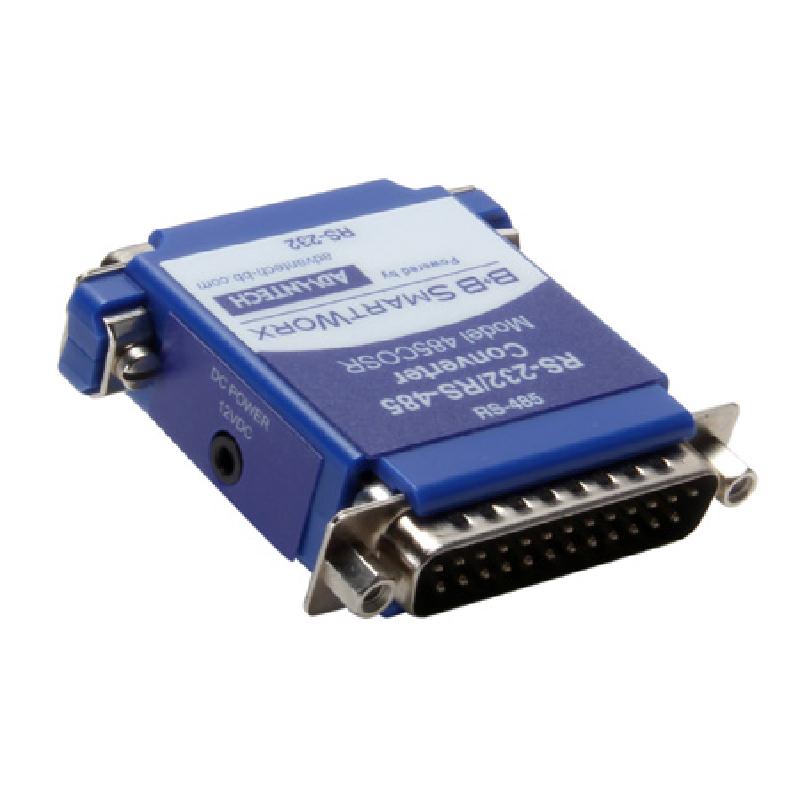

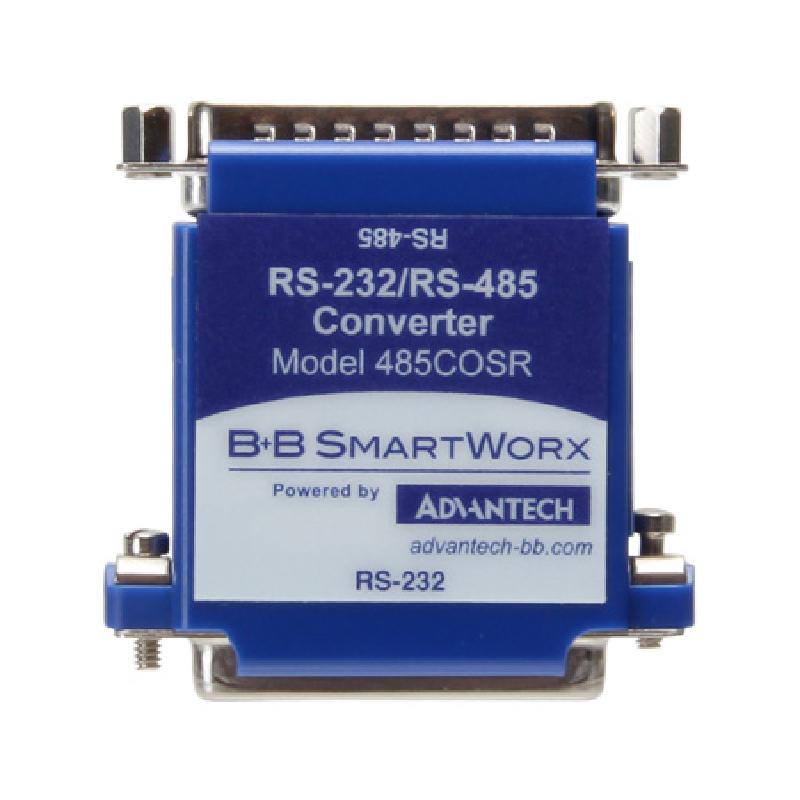

研華BB-485COSR 串口轉換器,RS-232 DB25母頭到RS-485 DB25公頭
- 將RS-232 TD和RD轉換為平衡差分的RS-485
- 將RS-232數據傳輸信號擴展至1.2公里(4000英尺)
- 數據傳輸速率:高達115.2 Kbps
- 需要12 Vdc電源(不包括在內,單獨出售)
- DB25 母頭 / DB25 公頭
- RS-232到RS-485轉換器,將不平衡差分的全雙工RS-232信號轉換為平衡差分的全雙向(4線)或半雙工(2線)RS-485信號。RS-232端口有一個DB25S母頭連接器,支持引腳2(TD輸入)和3(RD輸出)。保護接地(引腳1)和信號接地(針腳7)也通過。引腳4(RTS)和5(CTS)系在一起。引腳6(DSR)、8(CD)和20(DTR)連接在一起,但不穿過轉換器。RS-485端口有一個DB25P公頭連接器,引腳2和14上有發送數據輸出,引腳3和16或5和17上有接收數據輸入。不需要特殊的軟件要求,因?yàn)镽S-485驅動器是通過傳輸數據線(引腳2)RS-232側的第一次轉換啟用的。
