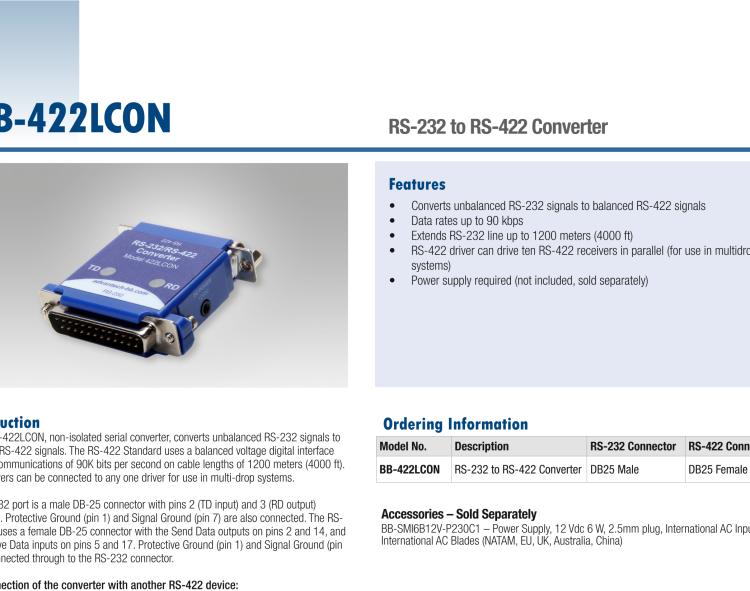

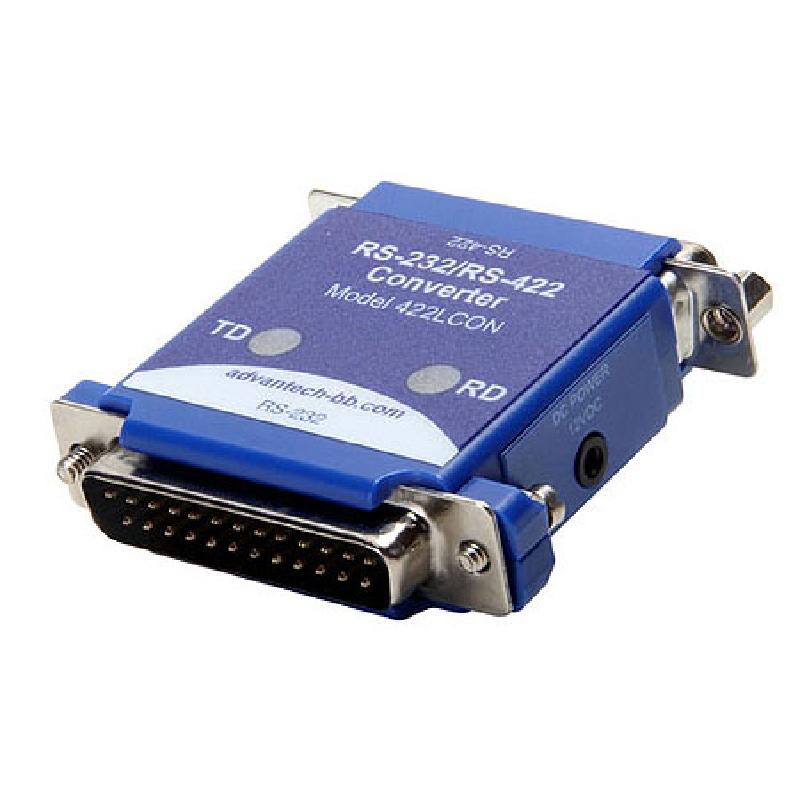

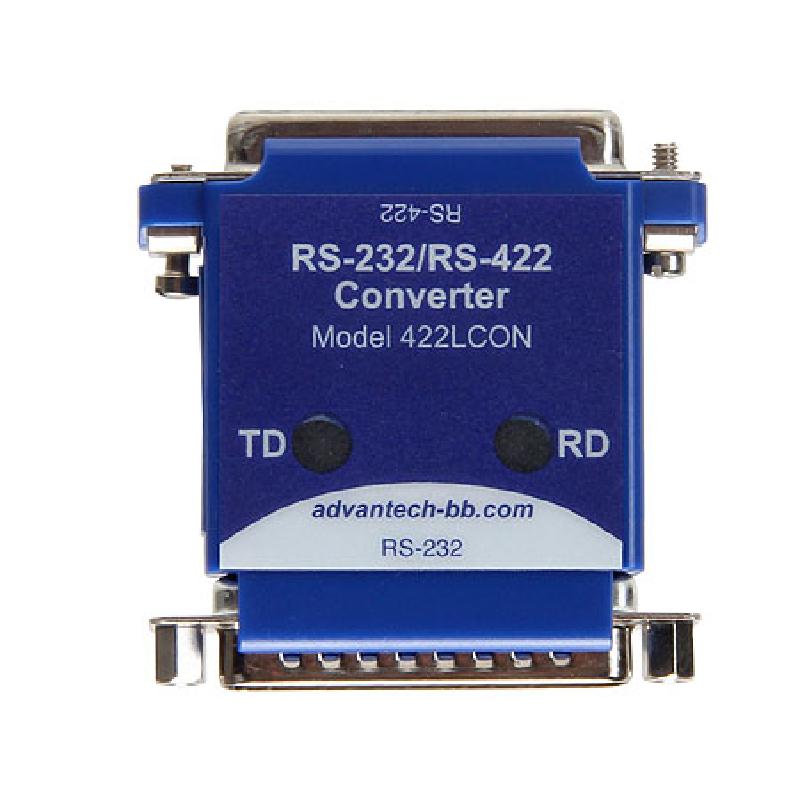

研華BB-422LCON 串口轉換器,RS-232 DB-25 M至RS-422 DB25 F

研華BB-422LCON 串口轉換器,RS-232 DB-25 M至RS-422 DB25 F


  • 將不平衡差分的RS-232信號轉換為平衡差分的RS-422信號
  • 將RS-232線路傳輸距離擴展至1200米(4000英尺)
  • 數據傳輸速率高達90 Kbps
  • RS-422驅動器可以并行驅動10個RS-422接收器(用于多點系統)
  • DB25 公頭 / DB25 母頭
  • 需要電源(不包括在內,單獨出售)
  • 該產品為非隔離RS-232到RS-422轉換器,將不平衡差分的RS-232信號轉換為平衡差分的RS-422信號。RS-422標準使用平衡電壓數字接口,允許在1200米(4000英尺)長的電纜上以每秒90K位的速度進行通信。十個接收器可以連接到任何一個驅動器,用于多點系統。RS-232端口是一個DB25公頭連接器,支持引腳2(TD輸入)和3(RD輸出)。保護接地(引腳1)和信號接地(針腳7)也已連接。RS-422端口是一個DB25母頭連接器,引腳2和14上具有發送數據輸出,引腳5和17上具有接收數據輸入。保護接地(引腳1)和信號接地(針腳7)通過連接到RS-232接頭。
