研祥國產自主可控CPCI 6U主板 CPC-1501

研祥國產自主可控CPCI 6U主板 CPC-1501

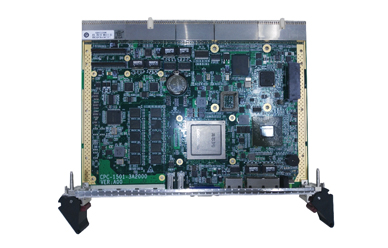

    CPC-1501為龍芯新一代3A2000 CPU搭配龍芯2H芯片組的6U CPCI主板

龍芯3A2000處理器核心采用自主設計高性能GS464E微結構,微結構綜合技術水平達到了與Intel的IvyBridgy及AMD的Steamroller相當?shù)乃健?/p>

  • 國產龍芯3A2000 CPU及國產內存,自主可控
  • 兼容PICMG2.0、PICMG2.1、PCIMG2.16標準
  • 滿足GB 9254-2008輻射騷擾、傳導騷擾A級
產品規格

處理器

      LS3A2000:1GHz,40mm*40mm FCBGA-1121,4 核64位,15W,40nm CMOS

內存

      板載4GB雙通道DDR3內存(可擴展為8GB)

顯示

      雙顯示輸出:VGA/LVDS

存儲

      1個板載22PIN SATA2.0連接器,板載4GB SATA SSD

IO接口

1、 前面板:PMC、USB2.0×2、GBE×2(可切換到后面板)、PS/2、RJ45串口×1、VGA(可切換到后面板)

      2、 后面板:LVDS、GBE×2、USB2.0×4、line-in/out & MIC、串口×1、PS/2

多功能擴展接口

      1、1個32bit/33MHz PMC Slot

      2、Pericom PCIE-PCI bridge,最多可擴展7個32/64bit、33MHz/66MHz CPCI外設卡

指示燈

      支持電源狀態、熱插拔狀態、硬盤動作和看門狗指示燈

信號定義

      J1/J2信號遵從32/64bit、33/66MHz CPCI總線規范

      J3/J4/J5信號定義兼容CPC-RP807,

電源適配器

      交流電源適配器:輸入AC110~240V,輸出DC19V@90W

      直流電源適配器:輸入DC9~32V,輸出DC19V(選配)

散熱

      標準CPCI散熱

外形尺寸

      標準6U 4HP CompactPCI 233mm(L)x160mm (W)板卡尺寸

環境指標

      工作溫度:-20℃ ~ 70℃

      存儲溫度:-40℃ ~ 80℃

      濕度:5%~95%,未結露

沖擊

      滿足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G

     (20G )峰-峰加速度持續時間(11ms)

振動

     滿足GJB367A-2001/GJB322A-98正弦振動測試:

     頻率(17-200Hz)加速度(1G);

     頻率(5-17Hz)幅度(1mm)

電磁兼容

     滿足GB 9254-2008輻射騷擾、傳導騷擾A級

訂購信息

料號

型號

描述

0030-020971

CPC-1501-3A2000

   國產龍芯3A2000 1GHz/4G                                                            DDR3/GBE×2/VGA/USB2.0×2/SATA2.0×2/-20℃ - 70℃
