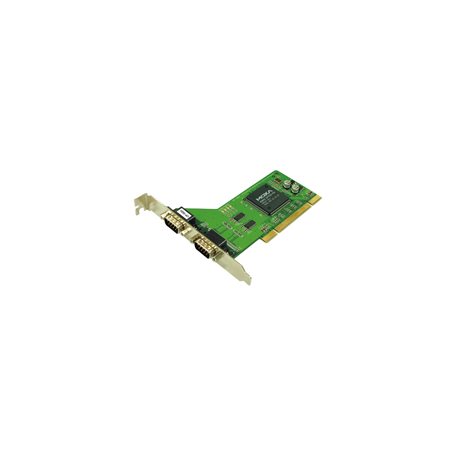

    2 端口 RS-232 通用 PCI 串口卡

CP-102U/102UL 系列

2 端口 RS-232 通用 PCI 串口卡

MOXA多串口卡CP-102U/102UL 系列

特點和優勢

  •  超過 800 kbps 的高效數據吞吐量

  •  串口傳輸速率最高可達 921.6 kbps

  •  128-byte FIFO 和芯片集成的 H/W、S/W 流量控制

  •  兼容 3.3/5 V PCI 和 PCI-X

  •  支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX

  •  MD1 低擋板設計 (CP-102UL),適合緊湊型 PC

  •  -40 至 85°C 寬溫型號可選

產品介紹

CP-102U 和 CP-102UL 2 端口通用 PCI 多串口卡,專為 POS 和 ATM 應用而設計。此系列串口卡支持 Windows、Linux 和 UNIX 等多種不同的操作系統,是工業自動化工程師和系統集成商的首選。此外,每個 RS-232 串口均支持高達 921.6 kbps 傳輸速率。CP-102U 和 CP-102UL 提供全調制解調器控制信號,以確保與各種串口周邊設備兼容,同時支持 3.3 V 和 5 V PCI 總線,使其幾乎可以安裝在任何 PC 中。

專為標準和緊湊型 PC 而設計

CP-102UL 是一款低擋板設計板卡,需要 5 VDC 電源輸入。它兼容 3.3 V 和 5 V PCI 總線,可裝入緊湊型 PC 中。

卓越串口性能

憑借 30 多年的串口卡設計經驗,Moxa 現在專注于新型、高效串口數據傳輸芯片上。這款 Turbo Serial Engine? 芯片為串口卡提供了 128-byte FIFO、芯片集成的 H/W 和 S/W 流量控制,以及數據突發訪問模式。通過 Turbo Serial Engine?,Moxa 能夠設計出具有卓越傳輸性能的高級智能串口卡。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 持續支持各種操作系統,CP-102U/UL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面

通信控制器

 MU860(兼容 16C550C)

總線

32 位通用 PCI

接頭

 CP-102UL 系列:DB25 母頭CP-102U 系列:2 x DB9 公頭

最大板載數

8

端口數量

2

串口標準

RS-232

波特率

50 bps 至 921.6 kbps

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無,RTS/CTS、XON/XOFF

串口信號

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

串口軟件特性

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x

UNIX 驅動程序

QNX 6、SCO OpenServer、UnixWare 7 Solaris 10、FreeBSD

電源參數

輸入電流

 93 mA @ 5 VDC

機械特征

尺寸

 CP-102U 系列:80 x 120 mm(3.15 x 4.72 英寸)CP-102UL 系列:64.5 x 120 mm(2.53 x 4.72 英寸)

LED接口

LED 指示燈

每個端口內置 Tx、Rx LED

工作環境

工作溫度

 0 至 55°C(32 至 131°F)

存儲溫度(含包裝)

 -40 至 85°C(-40 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證

EMC

EN 55032/24
