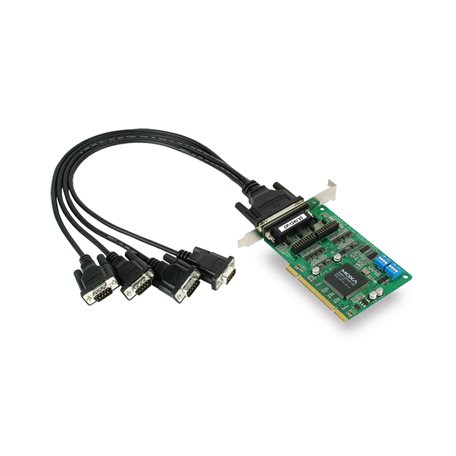

    CP-134U 系列

    4 端口 RS-422/485 通用 PCI 串口卡,可選帶 2 kV 光電隔離保護



CP-134U 系列;4 端口 RS-422/485 通用 PCI 串口卡,可選帶 2 kV 光電隔離保護

MOXA多串口卡CP-134U 系列

介紹

CP-134U 和 CP-134U-I 是 4 端口通用 PCI 多串口卡,專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。

 芯片集成的數據流向自動控制,提供精確 RS-485 通信RS-485 通信需要精準的時間控制來啟用和禁用線路驅動控制。Moxa Turbo Serial EngineMOXA多串口卡CP-134U 系列 芯片為 CP-134U 串口卡提供芯片集成的 ADDCMOXA多串口卡CP-134U 系列 功能,使 RS-485 通信連接與 RS-232 一樣簡單。

RS-485 多點通信,1.2 km 距離內可連接多達 31 臺設備

CP-134U 通用 PCI 卡具備 4 個 RS-422/485 串口,每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下,串口可通過菊花鏈方式,在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-134U-I 用于長距離 RS-485 通信,產品提供 2 kV 電氣隔離保護,可防止設備損壞。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 持續支持各種操作系統,CP-134U 和 CP-134U-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面



通信控制器

 MU860(兼容 16C550C)

總線

32位通用PCI

接頭

DB44母頭

FIFO

128 bytes

最大板載數

8

端口數量

2

串口標準

2 x RS-232/422/485、2 x RS-422/485

波特率

50 bps 至 921.6 kbps

數據位

5、6、7、8

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無,RTS/CTS、XON/XOFF

隔離保護

CP-132U-I   系列:2 KV

串口信號



RS-232

 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422

Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND

RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w

Data+、Data-、GND

串口軟件特性



Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x

UNIX 驅動程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

電源參數



輸入電流

CP-134 系列:180 mA @ 5 VDCCP-132U-I 系列:850mA @ 5 VDC

機械特征



尺寸

 CP-134U 系列:82.5 x 120 mm(3.24 x 4.72 英寸)CP-134U-I 系列:115 x 120 mm(4.52 x 4.72 英寸)

LED接口



LED 指示燈

每個端口內置 Tx、Rx LED

工作環境



工作溫度

0 至 55°C(32 至 131°F)

寬溫型號:-40 至 85°C(-40 至 185°F)

存儲溫度(含包裝)

 -40 至 85°C(-40 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證



EMC

EN 55032/24

EMI

CISPR 32,F(xiàn)CC Part 15B Class B

EMS

IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

聲明



綠色產品

RoHS、CRoHS、WEEE

MTBF



時間

480,209 小時

標準

Telcordia SR332
