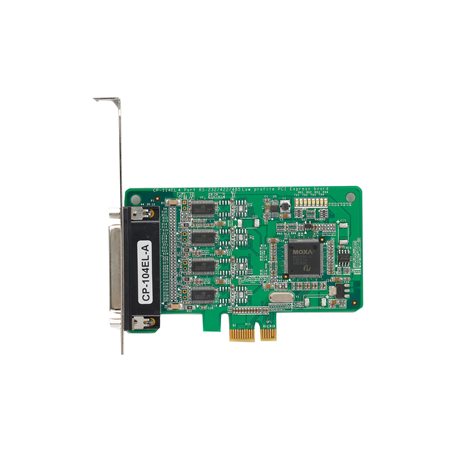

CP-104EL-A 系列;4 端口 RS-232 PCI Express 串口卡
特點和優勢
兼容 PCI Express 1.0
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
低擋板設計,適合小型 PC
支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX
內置 LED 指示燈和管理軟件,易于維護
產品介紹
CP-104EL-A 智能型 4 端口 PCI Express 多串口卡,專為 POS 和 ATM 應用而設計。此系列串口卡支持 Windows、Linux 和 UNIX 等多種不同的操作系統,是工業自動化工程師和系統集成商的首選。此外,板載的 4 個 RS-232 串口均支持高達 921.6 kbps 傳輸速率。CP-104EL-A 提供全調制解調器控制信號,以確保與各種串口周邊設備兼容,并符合 PCI Express x1 標準,任何 PCI Express 插槽均適合安裝。
更小的規格
CP-104EL-A 是一款低擋板設計板卡,兼容任何 PCI Express 插槽。此卡僅需 3.3 VDC 電源輸入,適合任何尺寸的 PC 主機,從鞋盒大小至標準規格皆可。
提供 Windows、Linux 和 UNIX 驅動程序
Moxa 持續支持各種操作系統,CP-104EL-A 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。
產品規格
串口界面 | |
通信控制器 | MU860(兼容 16C550C) |
總線 | PCI Express 1.0 |
接頭 | DB44母頭 |
最大板載數 | 8 |
端口數量 | 4 |
串口標準 | RS-232 |
波特率 | 50 bps 至 921.6 kbps(支持非標準波特率) |
數據位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校驗位 | 無、偶、奇、Space、Mark |
流量控制 | 無,RTS/CTS、XON/XOFF |
串口信號 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口軟件特性 | |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x |
Windows 驅動程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 | QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 | |
輸入電流 | 805 mA @ 3.3 VDC |
機械特征 | |
尺寸 | 67.21 x 103 mm(2.65 x 4.06 英寸) |
LED接口 | |
LED 指示燈 | 每個端口內置 Tx、Rx LED |
工作環境 | |
工作溫度 | 0 至 55°C(32 至 131°F) |
存儲溫度(含包裝) | -20 至 85°C(-40 至 185°F) |
相對濕度 | 5 至 95%(非冷凝) |
安規認證 | |
EMC | EN 55032/24 |
EMI | CISPR 32,F(xiàn)CC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kVIEC 61000-4-5 Surge:電源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/mIEC 61000-4-8 PFMF |
聲明 | |
綠色產品 | RoHS、CRoHS、WEEE |
MTBF | |
時間 | 3,601,447 小時 |
標準 | Telcordia (Bellcore) 標準 TR/SR |
