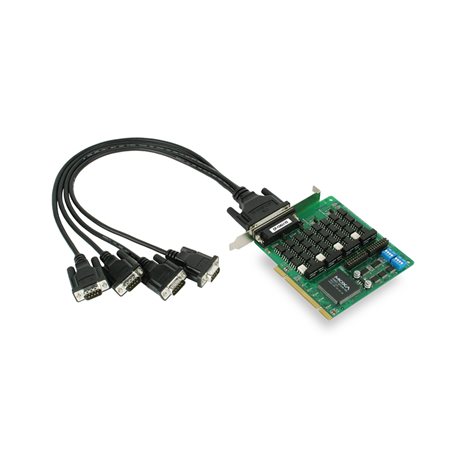

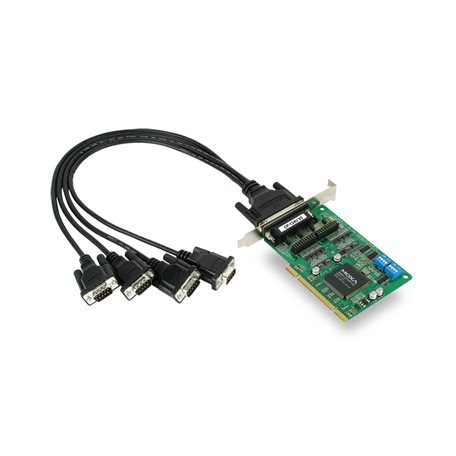

    CP-134EL-A-I 系列;4 端口 RS-422/485 PCI Express 卡,帶 4 kV 浪涌和 2 kV 電氣隔離保護

    MOXA多串口卡CP-134EL-A-I 系列

    產品介紹

    特點和優勢

    •  兼容 PCI Express 1.0

    •  串口傳輸速率最高可達 921.6 kbps

    •  128-byte FIFO 和芯片集成的 S/W 流量控制

    •  適用于 RS-232/422/485 的多種連接線纜和接線盒

    •  支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX

    •  內置 LED 指示燈和管理軟件,易于維護

    產品介紹

    CP-134EL-A-I 是一款智能型 PCI Express 多串口卡,專為 POS 和 ATM 應用而設計,適合工業自動化工程師和系統集成商。CP-134EL-A-I 兼容所有主流的操作系統。板載的 8 個串口均支持高達 921.6 kbps 傳輸速率,并提供全調制解調器控制信號,以確保與各種串口周邊設備兼容。此外,CP-134EL-A-I 符合 PCI Express x1 標準,任何 PCI Express 插槽均適合安裝。

    智能 RS-485 技術,易于安裝和故障排除(專利申請中)

    設置 RS-485 網絡相對來說是簡單的。當打開電源,連接至網絡中的設備開始傳輸和接收數據時,才是挑戰的開始。大多數情況下,工程師需要通過在網絡的各個重要節點配置上拉/下拉電阻和終端電阻來進一步調整系統。Moxa 全新智能型 RS-485 技術支持兩大基本功能,大幅降低網絡設置難度:(1) 一鍵安裝 (One-Click Installation),自動分析網絡拓?fù)洌⒄{(diào)整終端電阻和上拉/下拉電阻。(2) 一鍵故障排除 (One-Click Troubleshooting) 提示您如何修正,使故障的網絡恢復運行。

    產品規格

    串口界面

    通信控制器

     MU860(兼容 16C550C)

    總線

     PCI Express 1.0

    接頭

    DB44母頭

    FIFO

    128 bytes

    最大板載數

    8

    端口數量

    4

    串口標準

    RS-422、RS-485

    波特率

    50 bps 至 921.6 kbps(支持非標準波特率)

    數據位

    5、6、7、8

    停止位

    1、1.5、2

    校驗位

    無、偶、奇、Space、Mark

    流量控制

    無,XON/XOFF

    隔離保護

    2 KV

    浪涌

    4 KV

    串口信號

    RS-422

     Tx+、Tx-、Rx+、Rx-、GND

    RS-485-4w

     Tx+、Tx-、Rx+、Rx-、GND

    RS-485-2w

     Data+、Data-、GND

    串口軟件特性

    Linux 驅動程序

    Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

    Windows 驅動程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

    Linux 驅動程序

    Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x

    UNIX 驅動程序

    Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

    電源參數

    輸入電流

    3.414mA @ 3.3VDC

    機械特征

    尺寸

     67.21 x 103 mm(2.65 x 4.06 英寸)

    LED接口

    每個端口內置 Tx、Rx LED

    工作環境

    工作溫度

    0 至 55°C(32 至 131°F)

    存儲溫度(含包裝)

     -20 至 85°C(-40 至 185°F)

    相對濕度

     5 至 95%(非冷凝)

    安規認證

    EMC

    EN 55032/24

    EMI

    CISPR 32,F(xiàn)CC Part 15B Class B

    EMS

    IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

    聲明

    綠色產品

    RoHS、CRoHS、WEEE

    MTBF

    時間

    433.077小時

    標準

    Telcordia (Bellcore) 標準 TR/SR
