MOXA多串口卡CP-104UL/104JU 系列

MOXA多串口卡CP-104UL/104JU 系列


    4 端口 RS-232 智能型通用 PCI 串口卡

CP-104UL/104JU 系列

4 端口 RS-232 智能型通用 PCI 串口卡

MOXA多串口卡CP-104UL/104JU 系列

特點和優勢

  •  超過 800 kbps 的高效數據吞吐量

  •  串口傳輸速率最高可達 921.6 kbps

  •  128-byte FIFO 和芯片集成的 H/W、S/W 流量控制

  •  兼容 3.3/5 V PCI 和 PCI-X

  •  支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX

  •  -40 至 85°C 寬溫型號可選

產品介紹

CP-104UL 和 CP-104JU 4 端口通用 PCI 多串口卡,專為 POS 和 ATM 應用而設計。此系列串口卡支持 Windows、Linux 和 UNIX 等多種不同的操作系統,是工業自動化工程師和系統集成商的首選。此外,板載的每個 RS-232 串口均支持高達 921.6 kbps 傳輸速率。CP-104UL 和 CP-104JU 提供全調制解調器控制信號,以確保與各種串口周邊設備兼容,同時支持 3.3 V 和 5 V PCI 總線,使其幾乎可以安裝在任何 PC 服務器中。

內置 LED 指示燈

產品規格

串口界面

通信控制器

 MU860(兼容 16C550C)

總線

32位通用PCI

接頭

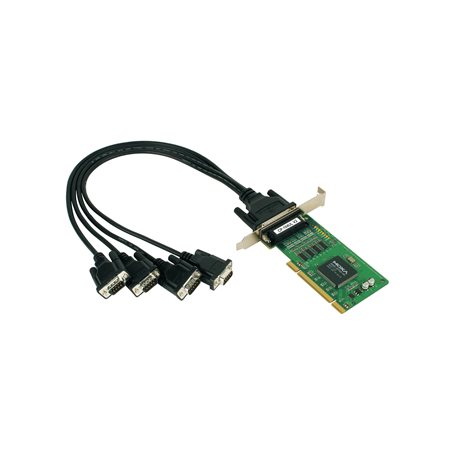

CP-104UL 系列:DB44 母頭

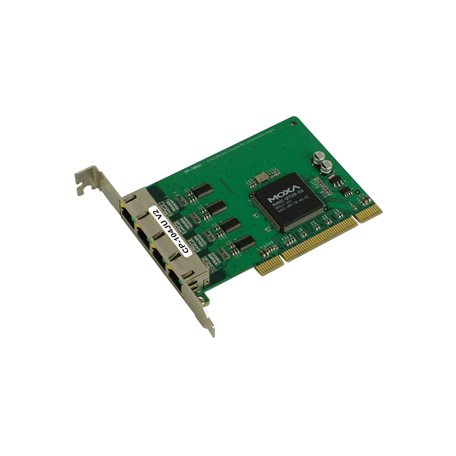

CP-104JU 系列:4 x RJ45

FIFO

128 bytes

最大板載數

8

端口數量

4

串口標準

RS-232

波特率

50 bps 至 921.6 kbps(支持非標準波特率)

數據位

5、6、7、8

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無,RTS/CTS、XON/XOFF

串口信號

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

串口軟件特性

Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

UNIX 驅動程序

QNX 6、SCO OpenServer、UnixWare 7、Solaris 10、FreeBSD

電源參數

輸入電流

 CP-104UL 系列:120 mA @ 5 VDCCP-104JU 系列:135 mA @ 5 VDC

機械特征

尺寸

CP-104UL 系列:64.4 x 120 mm(2.53 x 4.72 英寸)CP-104JU 系列:83 x 120 mm(3.27 x 4.72 英寸)

LED接口

LED 指示燈

每個端口內置 Tx、Rx LED

工作環境

工作溫度

 0 至 55°C(32 至 131°F)

存儲溫度(含包裝)

 -20 至 85°C(-40 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證

EMC

EN 55032/24

EMI

CISPR 32,F(xiàn)CC Part 15B Class B

EMS

IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kVIEC 61000-4-5 Surge:電源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/mIEC 61000-4-8 PFMF

聲明

綠色產品

RoHS、CRoHS、WEEE

MTBF

時間

 3,601,447 小時
