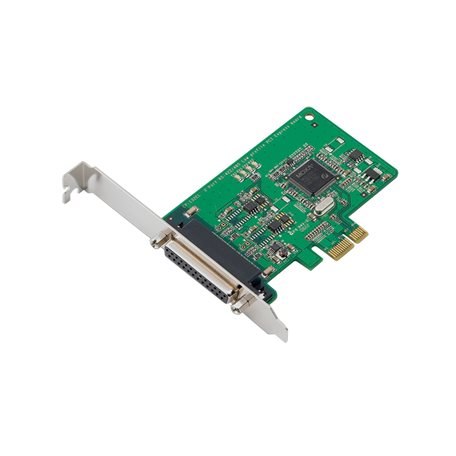

    CP-132EL 系列

    2 端口 RS-422/485 PCI Express 卡,可選帶 2 kV 光電隔離保護



CP-132EL 系列;2 端口 RS-422/485 PCI Express 卡,可選帶 2 kV 光電隔離保護

MOXA多串口卡CP-132EL 系列

特點和優勢

  •  兼容 PCI Express 1.0

  •  串口傳輸速率最高可達 921.6 kbps

  •  128-byte FIFO 和芯片集成的 S/W 流量控制

  •  低擋板設計,適合小型 PC

  •  支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX

  •  內置 LED 指示燈和管理軟件,易于維護

產品介紹

P-132EL 和 CP-132EL-I 2 端口 PCI Express 多串口卡,專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。

RS-485 多點通信,1.2 km 距離內可連接多達 31 臺設備

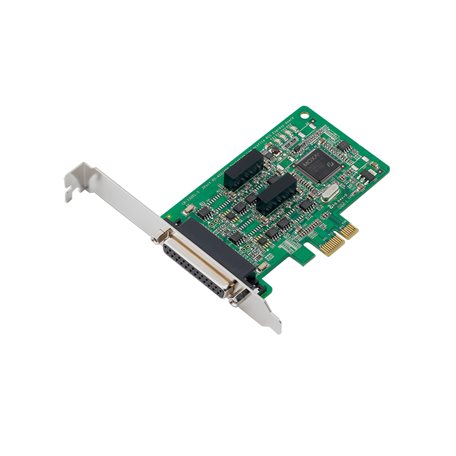

CP-132EL/EL-I 具備 2 個 RS-422/485 串口,每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下,串口可通過菊花鏈方式,在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-132EL-I 用于長距離 RS-485 通信,產品提供 2 kV 電氣隔離保護,可防止設備損壞。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 持續支持各種操作系統,CP-132EL/EL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面

通信控制器

 兼容 16C550C

總線

PCI Express 1.0

接頭

DB25母頭

FIFO

128 bytes

最大板載數

8

端口數量

2

串口標準

RS-422、RS-485

波特率

50 bps 至 921.6 kbps(支持非標準波特率)

數據位

5、6、7、8

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無、XON、XOFF

隔離保護

CP-132EL-I-DB9M:2 kV

串口信號

RS-422

Tx+、Tx-、Rx+、Rx-、GND

RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w

Data+、Data-、GND

串口軟件特性

Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

UNIX 驅動程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

電源參數

輸入電流

CP-132EL-DB9M:548 mA @ 3.3 VDCCP-132EL-I-DB9M:636 mA @ 3.3 VDC

機械特征

尺寸

CP-132EL-DB9M:67.21 x 101.97 mm(2.65 x 4.08 英寸)CP-132EL-I-DB9M:67.21 x 103.97 mm(2.65 x 4.16 英寸)

LED接口

LED 指示燈

每個端口內置 Tx、Rx LED

工作環境

工作溫度

0 至 55°C(32 至 131°F)

存儲溫度(含包裝)

 -20 至 85°C(-4 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證

EMC

EN 55032/24

EMI

CISPR 32,F(xiàn)CC Part 15B Class B

EMS

IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kVIEC 61000-4-5 Surge:電源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/mIEC 61000-4-8 PFMF

國際認證

CP-16OU:KC

聲明

綠色產品

RoHS、CRoHS、WEEE

MTBF

時間

CP-132EL-DB9M:4,147,133 小時CP-132EL-I-DB9M:1,681,099 小時

標準

Telcordia (Bellcore) 標準 TR/SR
