CP-168U 系列 ;8 端口 RS-232 通用 PCI 串口卡
產品介紹

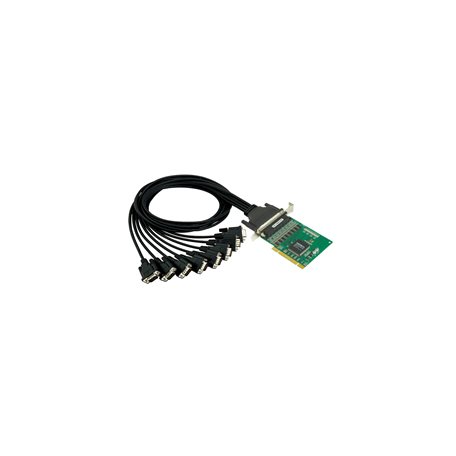

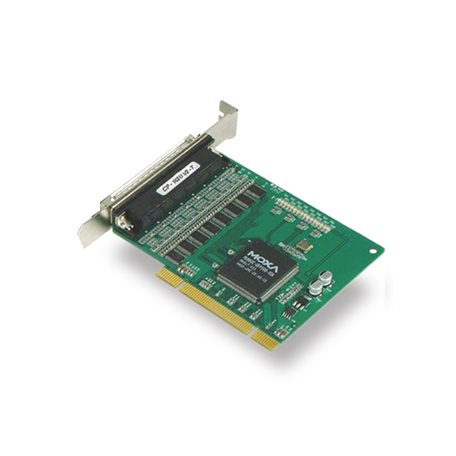

CP-168U 是一款智能型 8 端口通用 PCI 多串口卡,專為 POS 和 ATM 應用而設計。此產品支持 Windows、Linux 和 UNIX 等多種不同的操作系統,是工業自動化工程師和系統集成商的首選。此外,板載的 8 個 RS-232 串口均支持高達 921.6 kbps 傳輸速率。CP-168U 提供全調制解調器控制信號,以確保與各種串口周邊設備兼容,同時支持 3.3 V 和 5 V PCI 總線,使其幾乎可以安裝在任何 PC 服務器中。
產品規格
串口界面 | |
通信控制器 | MU560(兼容 16C550C) |
總線 | 32位通用PCI |
接頭 | DB62母頭 |
FIFO | 128 bytes |
最大板載數 | 8 |
端口數量 | 8 |
串口標準 | RS-232 |
波特率 | 50 bps 至 921.6 kbps |
數據位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校驗位 | 無、偶、奇、Space、Mark |
流量控制 | 無、RTS/CTS、XON/XOFF |
串口信號 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、 |
串口軟件特性 | |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 | Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 | |
輸入電流 | 180 mA @ 5 VDC |
機械特征 | |
尺寸 | 82.4 x 120 mm(3.22 x 4.72 英寸) |
LED接口 | |
LED 指示燈 | 每個端口內置 Tx、Rx LED |
工作環境 | |
工作溫度 | CP-168U:0 至 55°C(32 至 131°F) CP-168U-T:-40 至 85°C(-40 至 185°F) |
存儲溫度(含包裝) | -40 至 85°C(-4 至 185°F) |
相對濕度 | 5 至 95%(非冷凝) |
安規認證 | |
EMC | EN 55032/24 |
EMI | CISPR 32,F(xiàn)CC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV; |
國際認證 | CP-16OU:KC |
聲明 | |
綠色產品 | RoHS、CRoHS、WEEE |
MTBF | |
時間 | 280,854 小時 |
標準 | Telcordia (Bellcore) 標準 TR/SR |
