POS-104UL 系列;4 端口 RS-232 通用 PCI 卡,支持串口供電
超過 800 kbps 的高效數據吞吐量
各端口電源選項:5 V(輸出)、12 V(輸出)和 RI(輸入)
通過總線或電源為串口供電
串口傳輸速率最高可達 921.6 kbps
128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
兼容 3.3/5 V PCI 和 PCI-X
低擋板設計,適合緊湊型 PC
支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX
-40 至 85°C 寬溫型號可選
產品介紹

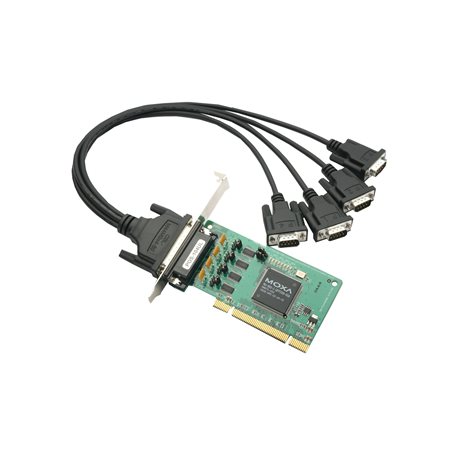

POS-104UL 是智能型 4 端口通用 PCI 串口卡,專為 POS 和 ATM 應用而設計,適合工業自動化工程師和系統集成商。 POS-104UL 兼容所有主流操作系統。此外,4 個 RS-232 串口均支持高達 921.6 kbps 的數據傳輸速率,并提供全調制解調器控制信號,以確保與各種串口周邊設備兼容。POS-104UL 為每個串口提供 5 V 或 12 V 電源,并可使用 3.3 V 和 5 V PCI 總線,使其適合安裝在大部分 PC 服務器中。、
產品規格
串口界面 | |
通信控制器 | MU860(兼容 16C550C) |
波特率 | 50 bps 至 921.6 kbps |
總線 | 32位通用PCI |
接頭 | DB44 母頭 |
數據位 | 5、6、7、8 |
流量控制 | 無、RTS/CTS、XON/XOFF |
最大板載數 | 8 |
端口數量 | 4 |
校驗位 | 無、偶、奇、Space、Mark |
串口標準 | RS-232 |
串口信號 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI(可選) |
串口軟件特性 | |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
UNIX 驅動程序 | Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 | |
輸出電源額定值 | 1 A @ 5 V,1 A @ 12 V(每端口) |
機械特征 | |
尺寸 | 64.4 x 120 mm(2.53 x 4.72 英寸) |
工作環境 | |
工作溫度 | POS-104UL-DB9M:0 至 55°C(32 至 131°F)POS-104UL-T:-40 至 85°C(-40 至 185°F) |
存儲溫度(含包裝) | -40 至 85°C(-40 至 185°F) |
相對濕度 | 5 至 95%(非冷凝) |
安規認證 | |
EMC | EN 55032/24 |
EMI | CISPR 32,F(xiàn)CC Part 15B Class B |
EMS | IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kVIEC 61000-4-5 Surge:電源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/mIEC 61000-4-8 PFMF |
綠色產品 | RoHS、CRoHS、WEEE |
MTBF | |
時間 | 2,124,022 小時 |
標準 | Telcordia (Bellcore) 標準 TR/SR |
