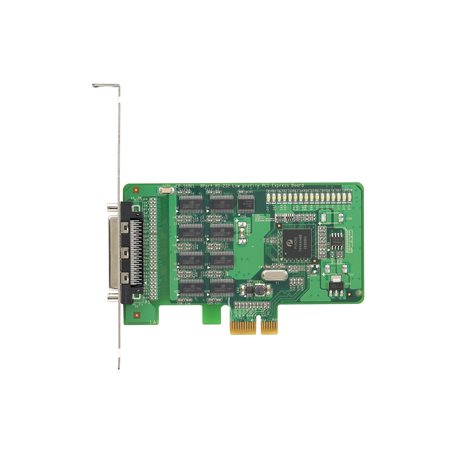

MOXA多串口卡CP-168EL-A

MOXA多串口卡CP-168EL-A


    8 端口 RS-232 PCI Express 串口卡

CP-168EL-A;8 端口 RS-232 PCI Express 串口卡

MOXA多串口卡CP-168EL-A

特點和優勢

  •  兼容 PCI Express 1.0

  •  串口傳輸速率最高可達 921.6 kbps

  •  128-byte FIFO 和芯片集成的 H/W、S/W 流量控制

  •  適用于 RS-232/422/485 的多種連接線纜和接線盒

  •  低擋板設計,適合小型 PC

  •  可為多種操作系統提供驅動程序,包括 Windows、Linux 和 UNIX

  •  借助內置 LED 和管理軟件實現輕松維護

產品介紹

CP-168EL-A 屬于智能型 8 端口 PCI Express 卡,專為 POS 和 ATM 應用而設計。它是工業自動化工程師和系統集成商的不二選擇,支持多種不同操作系統,包括 Windows、Linux,甚至 UNIX。此外,該板的八個 RS-232 串口均支持高達 921.6 kbps 的波特率。CP-168EL-A 可提供全調制解調器控制信號,以確保與各種串口周邊設備兼容。其 PCI Express x1 分類允許將其安裝在任何 PCI Express 插槽中。

緊湊型設計

CP-168EL-A 是一款低擋板設計板卡,可與任何 PCI Express 插槽兼容。該卡僅需 3.3 VDC 電源,適合任何尺寸的 PC 主機,從鞋盒大小至標準規格皆可。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 繼續支持多種操作系統,CP-168EL-A 卡也不例外。我們?yōu)樗?Moxa 卡提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面

通信控制器

 兼容 16C550C

總線

PCI Express 1.0

接頭

VHDCI 68

FIFO

128 bytes

每臺PC最多卡數

8

端口數量

8

串口標準

RS-232

波特率

50 bps 至 921.6 kbps(支持非標準波特率)

數據位

5、6、7、8

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無、RTS/CTS、XON/XOFF

串口信號

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI(可選)

串口軟件特性

Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

UNIX 驅動程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

電源參數

輸入電流

1,225 mA @ 3.3 VDC

機械特征

尺寸

64.4 x 102 mm(2.54 x 4.02 英寸)

LED接口

LED 指示燈

每個端口內置 Tx、Rx LED

工作環境

工作溫度

0 至 55°C(32 至 131°F)

存儲溫度(含包裝)

 -20 至 85°C(-4 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證

EMC

EN 55032/24

EMI

CISPR 32,F(xiàn)CC Part 15B Class B

EMS

IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/mIEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kVIEC 61000-4-5 Surge:電源:2 kVIEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/mIEC 61000-4-8 PFMF

綠色產品

RoHS、CRoHS、WEEE

MTBF

時間

2,351,336 小時

標準

Telcordia (Bellcore) 標準 TR/SR
