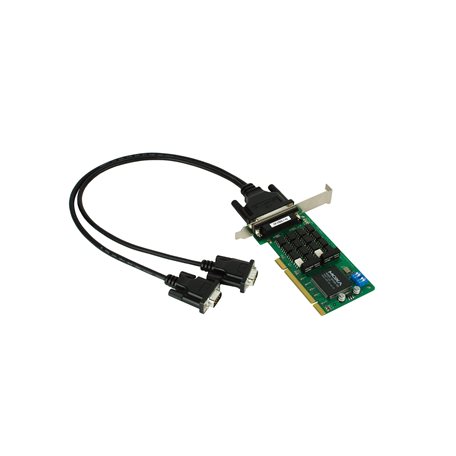

    CP-132UL 系列

    2 端口 RS-422/485 通用 PCI 串口卡,可選帶 2 kV 光電隔離保護



CP-132UL 系列;2 端口 RS-422/485 通用 PCI 串口卡,可選帶 2 kV 光電隔離保護

研華多串口卡CP-132UL 系列

特點和優勢

  •  超過 800 kbps 的高效數據吞吐量

  •  串口傳輸速率最高可達 921.6 kbps

  •  ADDC? 提供 RS-485 通信數據流向自動控制

  •  RS-422/485 數據傳輸距離可達 1.2 km

  •  128-byte FIFO 和芯片集成的 S/W 流量控制

  •  兼容 3.3/5 V PCI 和 PCI-X

  •  支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX

  •  MD1 低擋板設計,適合小型 PC

  •  -40 至 85°C 寬溫型號可選

介紹

CP-132UL 和 CP-132UL-I 2 端口通用 PCI 多串口卡,專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。

 芯片集成的數據流向自動控制,提供精確 RS-485 通信

RS-485 通信需要精準的時間控制來啟用和禁用線路驅動控制。Moxa Turbo Serial Engine研華多串口卡CP-132UL 系列 芯片為 CP-132UL/UL-I 串口卡提供芯片集成的 ADDC研華多串口卡CP-132UL 系列 功能,使 RS-485 通信連接與 RS-232 一樣簡單。

RS-485 多點通信,1.2 km 距離內可連接多達 31 臺設備

CP-132UL/UL-I 通用 PCI 卡具備 2 個 RS-422/485 串口,每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下,串口可通過菊花鏈方式,在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-132UL-I 用于長距離 RS-485 通信,產品提供 2 kV 電氣隔離保護,可防止設備損壞。

 卓越串口性能

憑借 30 多年的串口卡設計經驗,Moxa 現在專注于新型、高效串口數據傳輸芯片上。這款 Turbo Serial Engine研華多串口卡CP-132UL 系列 芯片為串口卡提供了 128-byte FIFO、芯片集成的 H/W 和 S/W 流量控制,以及數據突發訪問模式。通過 Turbo Serial Engine研華多串口卡CP-132UL 系列,Moxa 能夠設計出具有卓越傳輸性能的高級智能串口卡。

提供 Windows、Linux 和 UNIX 驅動程序

Moxa 持續支持各種操作系統,CP-132UL/UL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序,并支持 WEPOS 等其他嵌入式應用操作系統。

產品規格

串口界面



通信控制器

 MU860(兼容 16C550C)

總線

32位通用PCI

接頭

DB25母頭

FIFO

128 bytes

最大板載數

8

端口數量

2

串口標準

RS-422、RS-485

波特率

50 bps 至 921.6 kbps(支持非標準波特率)

數據位

5、6、7、8

停止位

1、1.5、2

校驗位

無、偶、奇、Space、Mark

流量控制

無、XON、XOFF

隔離保護

CP-132UL:2 kV

串口信號



RS-422

Tx+、Tx-、Rx+、Rx-、GND

RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w

Data+、Data-、GND

串口信號



RS-422

 Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND

RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w

 Data+、Data-、GND

串口軟件特性



Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

UNIX 驅動程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

電源參數



輸入電流

CP-132UL 系列:120 mA @ 5 VDCCP-132UL-I 系列:490 mA @ 5 VDC

機械特征



尺寸

 64.4 x 120 mm(2.53 x 4.72 英寸)

LED接口



LED 指示燈

每個端口內置 Tx、Rx LED

工作環境



工作溫度

0 至 55°C(32 至 131°F)

寬溫型號:-40 至 85°C(-40 至 185°F)

存儲溫度(含包裝)

 -40 至 85°C(-40 至 185°F)

相對濕度

 5 至 95%(非冷凝)

安規認證



EMC

EN 55032/24

EMI

CISPR 32,F(xiàn)CC Part 15B Class B

EMS

IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kVIEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

聲明



綠色產品

RoHS、CRoHS、WEEE

MTBF



時間

1,647,832 小時

標準

Telcordia SR332
